Federkontakt SVPC-P-H200M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 8.74
• Arbeitshöhe (L1): 7.24
• Länge (L2): 3.54
• Länge (L3): 3.86

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.50
• D2 – Basis: 3.90
• D3 – Tail (Anschlussbereich): 2.00

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

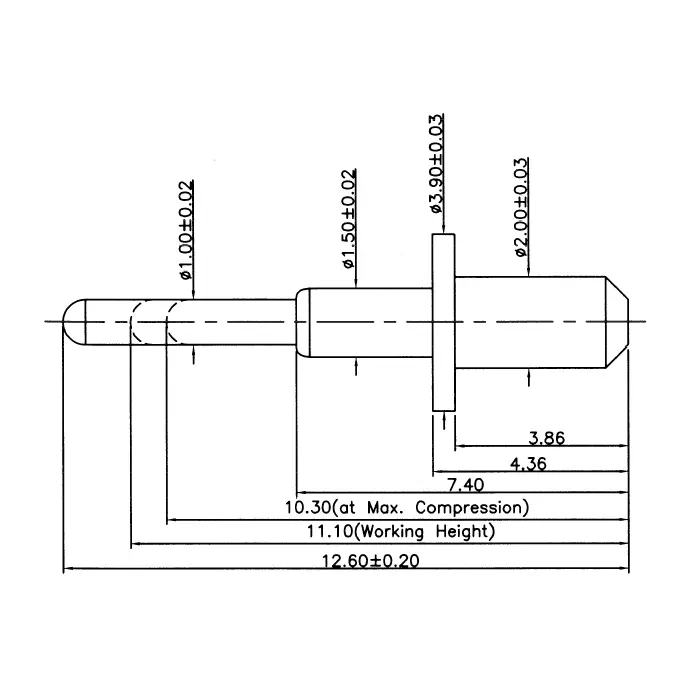

Zeichnung SVPC-P-H200M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser THT-Pogo Pin bietet eine hohe mechanische Festigkeit und eignet sich besonders für serielle Prüfungen, robuste Verbindungspunkte und stationäre Ladekontakte in technischen Geräten.

Industrielle Einsatzbereiche für Plug-In THT-Pogo Pins

Der Federkontakt SVPC-P-H200M0 überzeugt in Geräten, die auf eine zuverlässige Verbindung mit fester Montage angewiesen sind:

• Serienprüfsysteme für Leiterplatten
• Medizintechnische Geräte mit Modulkontakt
• Robuste Ladekontakte in Diagnosetechnik
• Elektronische Systeme mit mechanischem Stress
• Wechselschnittstellen in Industrieelektronik

Technisch abgestimmte Federkontaktlösungen

Für spezifische Anforderungen bieten wir maßgeschneiderte Anpassungen an: von Stromtragfähigkeit über Federweg bis zur Gehäuseintegration – exakt abgestimmt auf Ihre Anwendung.

Jetzt Anfrage senden

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
