Federkontakt SVPC-P-H236M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 10.00
• Arbeitshöhe (L1): 7.20
• Länge (L2): 7.00
• Länge (L3): 2.00

Durchmesser

• D0 – Kolben: 2.00
• D1 – Hülse: 3.00
• D2 – Basis: 3.00
• D3 – Tail (Anschlussbereich): 0.90

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 2A A

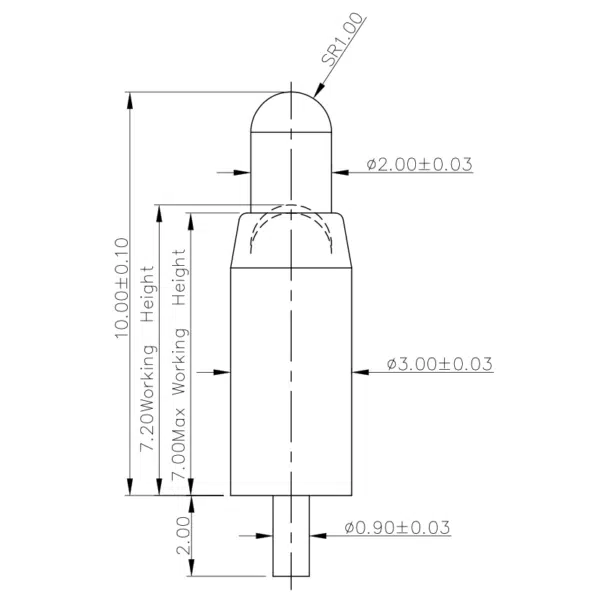

Zeichnung SVPC-P-H236M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser Plug-In Federkontakt ist für die THT-Bestückung optimiert und überzeugt mit langlebiger Steckperformance – z. B. in hochfrequent genutzten Prüfkontakten oder Embedded-Interfaces mit hoher Lebensdaueranforderung.

Plug-In Federkontakte im Praxiseinsatz

Dank ihrer stabilen THT-Ausführung sind Plug-In Federkontakte vielseitig nutzbar – vor allem dort, wo zuverlässige Steckverbindungen mit hoher Zyklenzahl gefragt sind:

• Industrielle Steuerungs- und Automatisierungssysteme
• Prüfplätze für Platinen und Baugruppen
• Serienladeschnittstellen in Dockinglösungen
• Medizingeräte mit wechselbaren Modulen
• Kommunikationsschnittstellen in Embedded-Systemen

Individuelle Federkontaktlösungen

Nicht jeder Standard passt. Deshalb bieten wir Ihnen kundenspezifische Varianten – angepasst an Stromwerte, Federcharakteristik oder Kontaktoberfläche. Unsere Experten beraten Sie gerne.

Unverbindlich kontaktieren

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
