Federkontakt SVPC-P-H247M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 4.30
• Arbeitshöhe (L1): 3.50
• Länge (L2): 2.40
• Länge (L3): 0.60

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.30
• D2 – Basis: 1.60
• D3 – Tail (Anschlussbereich): 1.35

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

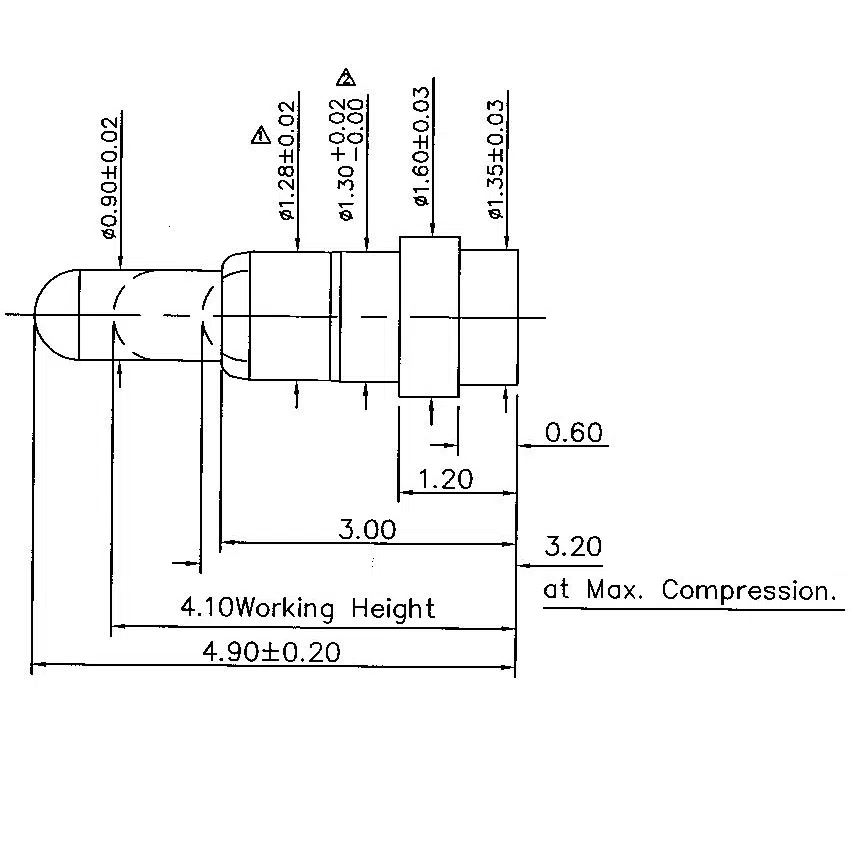

Zeichnung SVPC-P-H247M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Federkontakt SVPC-P-H247M0 ist eine zuverlässige Komponente für Anwendungen mit hohen Steckzyklen. Besonders geeignet für fest verbaute Prüfschnittstellen, Serien-Tester und industrielle Ladeschnittstellen.

Plug-In Federkontakte in der industriellen Praxis

Durch die robuste Montage per THT eignen sich diese Federkontakte besonders für folgende Anwendungsbereiche:

• Kontaktierung mobiler Analysegeräte
• Ladeschnittstellen in Diagnose- und Prüfstationen
• Serviceanschlüsse in modularen Gehäusen
• Testverbindungen für Embedded-Systeme
• Modulsteckplätze mit wiederholter Nutzung

Effizient zur passenden Kontaktlösung

Profitieren Sie von unserer technischen Expertise: Wir helfen Ihnen, die passende Kontaktierung schnell und zuverlässig zu definieren – mit optionaler Individualisierung für optimale Systemintegration.

Jetzt beraten lassen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
