Federkontakt SVPC-P-H256M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 7.60
• Arbeitshöhe (L1): 6.60
• Länge (L2): 6.10
• Länge (L3): 0.80

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.48
• D2 – Basis: 1.80
• D3 – Tail (Anschlussbereich): 1.00

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 2A A

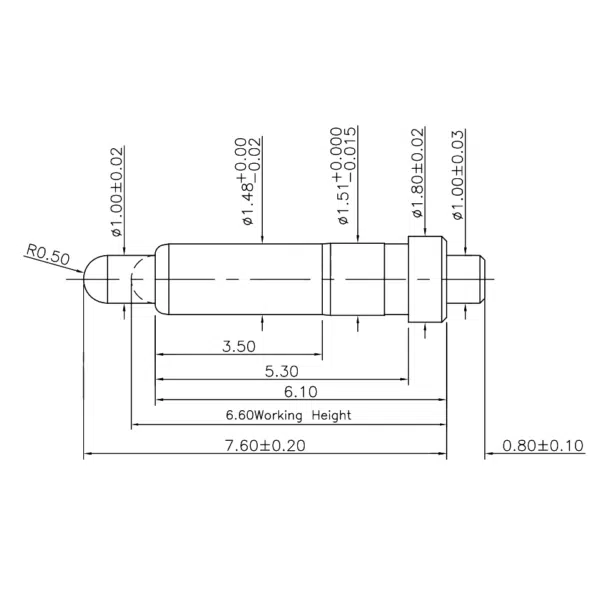

Zeichnung SVPC-P-H256M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser THT-kompatible Pogo Pin bietet eine robuste Lösung für dauerhafte elektrische Verbindungen. Er eignet sich hervorragend für den Einsatz in Messtechnik, Ladeeinheiten und wechselbaren Elektronikmodulen.

Einsatzfelder für robuste Plug-In Kontakte

Durch die THT-Montage sind Plug-In Federkontakte wie SVPC-P-H256M0 für vielfältige Applikationen mit hoher mechanischer Beanspruchung geeignet:

• Industrie-Dockingstationen
• Modulwechselschnittstellen mit Stromübertragung
• Messsysteme in Labor- und Prüfumgebungen
• Medizintechnische Geräte mit Ladekontakt
• Geräte mit wechselbaren Schnittstellen

Technische Beratung für Ihre Anwendung

Unser Team unterstützt Sie bei der Auswahl und Auslegung eines geeigneten Federkontakts – auf Wunsch mit individueller Abstimmung von Parametern wie Strombelastung, Federkraft oder Beschichtung.

Jetzt Kontakt aufnehmen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
