Federkontakt SVPC-P-H355M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 4.20
• Arbeitshöhe (L1): 3.20
• Länge (L2): 2.40
• Länge (L3): 0.50

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.50
• D2 – Basis: 2.20
• D3 – Tail (Anschlussbereich): 1.50

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

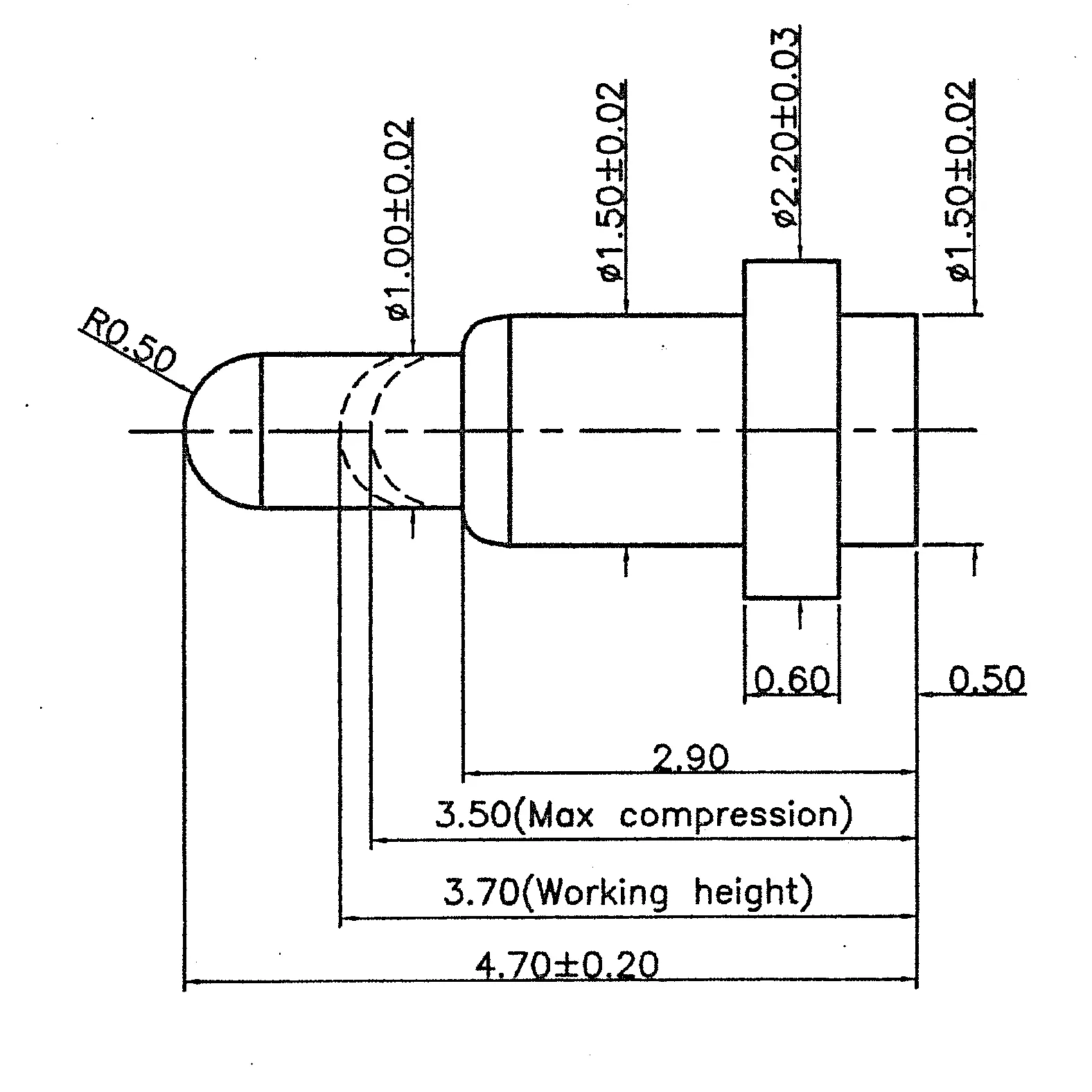

Zeichnung SVPC-P-H355M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Mit hoher Zyklenfestigkeit und zuverlässigem Kontaktverhalten ist der Plug-In Pogo Pin SVPC-P-H355M0 ideal für Prüfadapter, Wechselmodule, Servicesteckplätze und fest verbaute Ladekontakte im Gerät.

Anwendungen für mechanisch stabile Federkontakte

Durch ihre THT-Bauform sind Plug-In Federkontakte für besonders stabile Kontaktierungen prädestiniert:

• Ladeanschlüsse in industriellen Geräten
• Dauerprüfkontakte in Prüfstationen
• Sensoranschlüsse mit wechselbarer Verbindung
• Mobile Testgeräte und Analyseplattformen
• Signalübertragung in stark beanspruchten Baugruppen

Engineering Support für Ihre Applikation

Unsere Experten stehen Ihnen bei der technischen Auslegung und Integration des Federkontakts beratend zur Seite. Individuelle Modifikationen – z. B. bei Federkraft, Anschlussform oder Oberfläche – sind jederzeit möglich.

Beratung anfordern

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
