Federkontakt SVPC-P-N050M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 4.35
• Arbeitshöhe (L1): 3.55
• Länge (L2): 3.10
• Länge (L3): 0.40

Durchmesser

• D0 – Kolben: 0.80
• D1 – Hülse: 1.25
• D2 – Basis: 2.00
• D3 – Tail (Anschlussbereich): 1.25

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

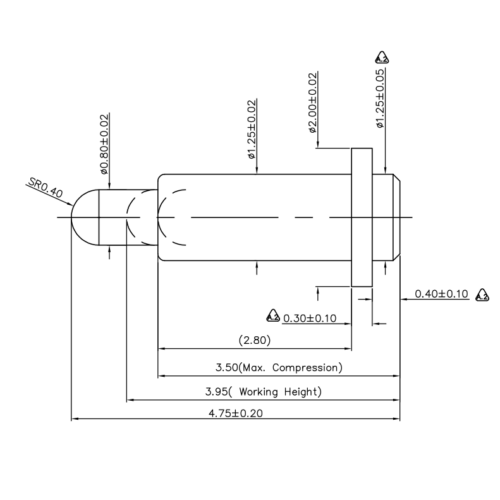

Zeichnung SVPC-P-N050M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Mit seinem soliden THT-Design ist der Federkontakt SVPC-P-N050M0 für alle Anwendungen geeignet, bei denen Zuverlässigkeit und mechanische Stabilität im Vordergrund stehen – etwa bei Testmodulen oder robusten Ladeschnittstellen.

Anwendungsbeispiele für Plug-In THT-Federkontakte

Der Federkontakt SVPC-P-N050M0 bietet durch seine robuste Bauform eine ideale Lösung für:

• Hochfrequente Steckkontakte in Prüfstationen
• Kontaktierungen in Mess- und Analysemodulen
• Dockinglösungen mit wechselbaren Einheiten
• Verbindungen unter Vibrationseinfluss
• Industrielle Testplätze für Baugruppen

Projektbezogene Unterstützung durch unsere Experten

Ob Serienfertigung oder Prototyp – wir begleiten Sie bei der Auswahl eines passenden Federkontakts. Individuelle Ausführungen setzen wir projektbezogen für Sie um.

Jetzt Projekt starten

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
