Federkontakt SVPC-P-N160M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 5.50
• Arbeitshöhe (L1): 4.10
• Länge (L2): 4.00
• Länge (L3): 2.00

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.50
• D2 – Basis: 1.50
• D3 – Tail (Anschlussbereich): 0.70

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

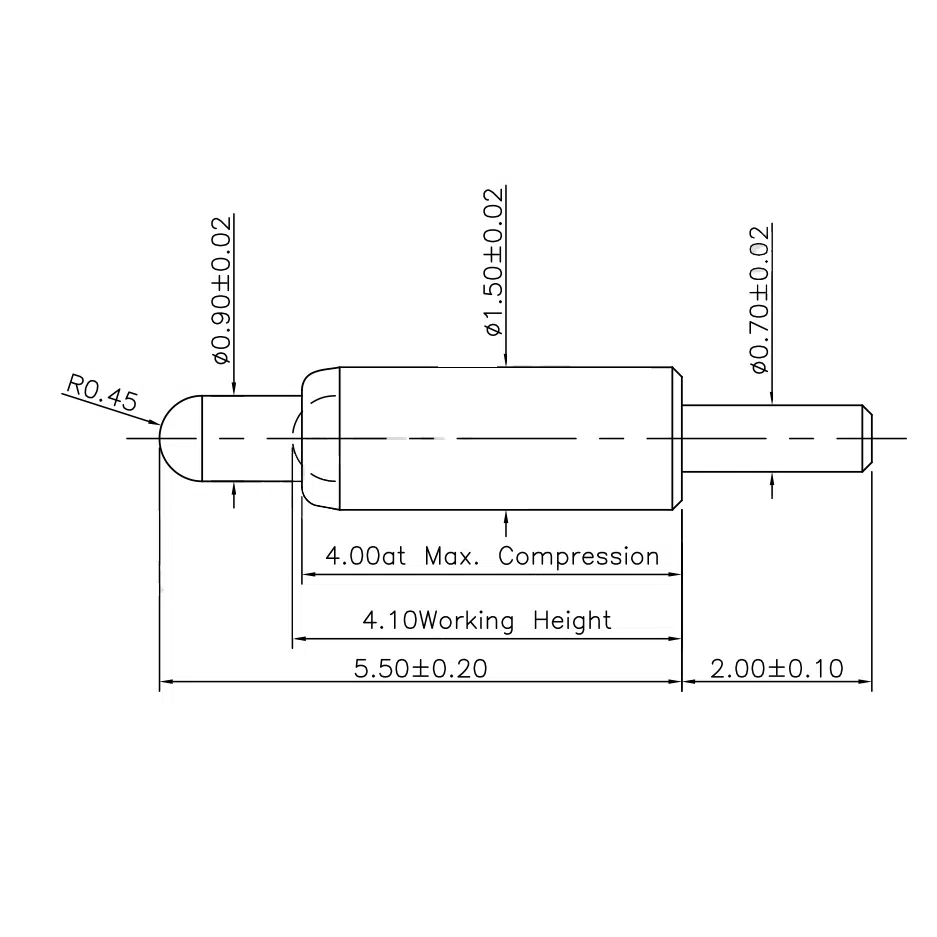

Zeichnung SVPC-P-N160M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Mit seiner durchsteckbaren Bauform (THT) eignet sich dieser Federkontakt optimal für alle Applikationen mit hoher Stecklast – wie z. B. Prüfadapter, Kommunikationsmodule oder Dockingports in industriellen Anwendungen.

Einsatzfelder für Plug-In Federkontakte im THT-Format

THT-Federkontakte wie SVPC-P-N160M0 bieten sichere und wiederholbare Kontaktierungslösungen in:

• Prüfsystemen für Kleinserien und Produktionstests
• Kontaktmodulen in Messsystemen
• Serienladeschnittstellen in medizintechnischen Geräten
• Servicezugänge in Analysemodulen
• Vibrationssicheren Verbindungen in Industrieumgebungen

Ihr Projekt – unsere Lösungskompetenz

Wir verstehen die technischen Herausforderungen moderner Elektronikanwendungen. Deshalb bieten wir anwendungsspezifische Beratung und maßgeschneiderte Federkontaktlösungen.

Unverbindlich anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
