Federkontakt SVPC-P-N181M2 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 4.80
• Arbeitshöhe (L1): 4.00
• Länge (L2): 3.30
• Länge (L3): 0.80

Durchmesser

• D0 – Kolben: 1.03
• D1 – Hülse: 1.50
• D2 – Basis: 2.10
• D3 – Tail (Anschlussbereich): 0.80

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

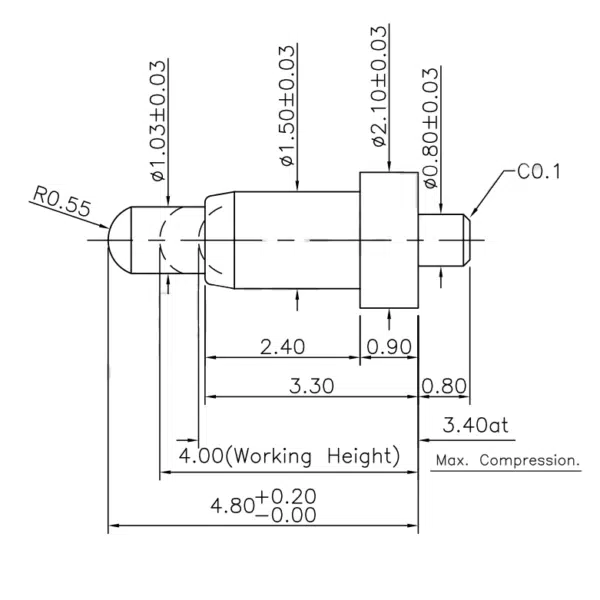

Zeichnung SVPC-P-N181M2

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Für dauerhaft zuverlässige Verbindungslösungen mit hoher Belastbarkeit ist der Plug-In Pogo Pin SVPC-P-N181M2 die ideale Wahl – z. B. in industriellen Ladegeräten, Steuerungssystemen oder Automatisierungseinheiten.

Typische THT-Anwendungen von Federkontakten

Plug-In Federkontakte wie SVPC-P-N181M2 überzeugen in Anwendungen, in denen Zuverlässigkeit, Zyklenfestigkeit und mechanische Stabilität entscheidend sind:

• Elektronische Prüfaufbauten im Produktionsumfeld
• Ladeschnittstellen in Geräten mit Wechselfunktion
• Kontaktierung mobiler Steuergeräte
• Robuste Verbindungseinheiten in Embedded-Systemen
• Modular konzipierte Industrieelektronik

Individuelle Federkontaktlösungen

Nicht jeder Standard passt. Deshalb bieten wir Ihnen kundenspezifische Varianten – angepasst an Stromwerte, Federcharakteristik oder Kontaktoberfläche. Unsere Experten beraten Sie gerne.

Unverbindlich kontaktieren

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
