Federkontakt SVPC-P-N182M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 8.30
• Arbeitshöhe (L1): 6.80
• Länge (L2): 5.80
• Länge (L3): 1.20

Durchmesser

• D0 – Kolben: 1.20
• D1 – Hülse: 1.75
• D2 – Basis: 1.90
• D3 – Tail (Anschlussbereich): 1.75

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

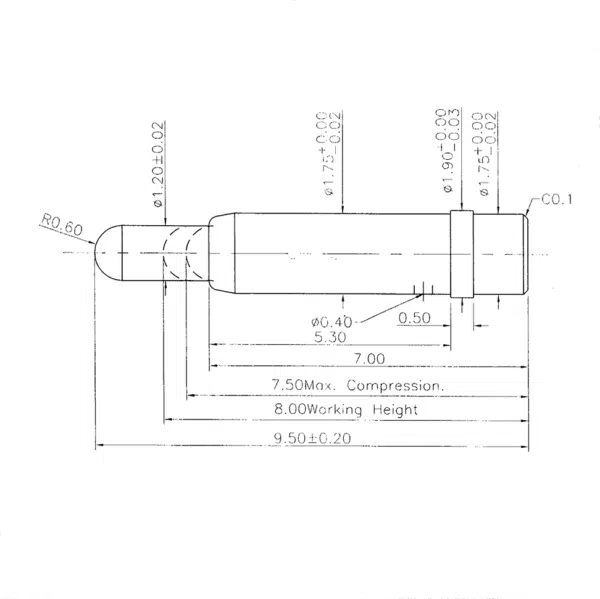

Zeichnung SVPC-P-N182M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dank seiner THT-Ausführung bietet der Plug-In Pogo Pin SVPC-P-N182M0 eine mechanisch stabile Lösung für den Einbau in Leiterplatten – ideal in Geräten mit hoher Belastung wie Prüfmodulen, Ladekontakten oder Vibrationsumgebungen.

Bewährte Einsatzszenarien für Plug-In Federkontakte

Dank THT-Bauweise und hoher Zyklenfestigkeit sind diese Federkontakte optimal für:

• Dauerprüfung von Elektronikmodulen
• Servicesteckplätze in modularen Systemen
• Ladekontakte für Medizingeräte
• Dockingmodule in Laborumgebungen
• Geräteschnittstellen mit häufiger Steckverbindung

Federkontakte nach Maß

Neben Standardlösungen bieten wir auch kundenspezifische Varianten an – exakt zugeschnitten auf Ihre elektrischen, mechanischen und geometrischen Anforderungen. Fragen Sie uns nach einer auf Ihre Anwendung abgestimmten Lösung.

Spezifikation anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
