Federkontakt SVPC-P-P07567PH2 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 6.55
• Arbeitshöhe (L1): 5.90
• Länge (L2): 5.70
• Länge (L3): 0.75

Durchmesser

• D0 – Kolben: 1.30
• D1 – Hülse: 2.00
• D2 – Basis: 2.50
• D3 – Tail (Anschlussbereich): 1.20

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 10A A

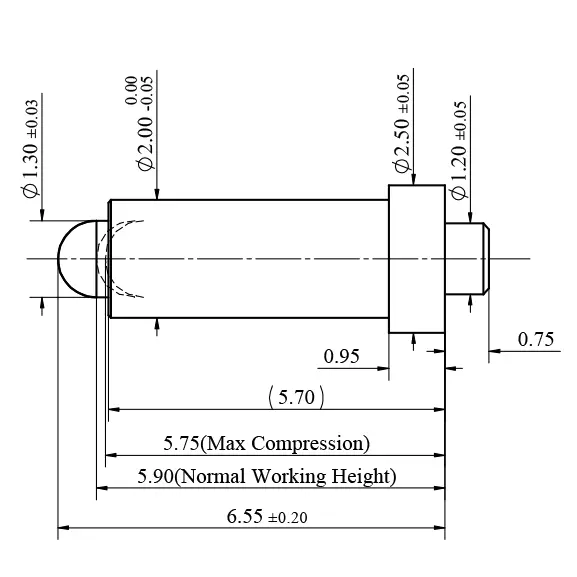

Zeichnung SVPC-P-P07567PH2

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Mit seinem soliden THT-Design ist der Federkontakt SVPC-P-P07567PH2 für alle Anwendungen geeignet, bei denen Zuverlässigkeit und mechanische Stabilität im Vordergrund stehen – etwa bei Testmodulen oder robusten Ladeschnittstellen.

Typische Anwendungen für Plug-In Federkontakte

Der Plug-In Federkontakt SVPC-P-P07567PH2 ist für die THT-Bestückung ausgelegt und eignet sich hervorragend für Anwendungen mit hoher mechanischer Belastung. Typische Einsatzfelder sind:

• Dockingstationen mit festen Ladekontakten
• Elektronische Prüfadapter in der Serienfertigung
• Modulare Gehäuseschnittstellen
• Robuste Verbindungseinheiten in Industrieanlagen
• Testverbindungen in Medizintechnik und Messtechnik

Von der Idee bis zur fertigen Lösung

Wir begleiten Sie mit technischem Know-how – von der Auswahl eines geeigneten Federkontakts bis zur Umsetzung individueller Anforderungen an Geometrie, Oberfläche und Federverhalten.

Kontaktieren Sie unser Team

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
