Federkontakt SVPC-P-P2525PH02 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 5.70
• Arbeitshöhe (L1): 5.20
• Länge (L2): 4.70
• Länge (L3): 0.60

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.43
• D2 – Basis: 1.43
• D3 – Tail (Anschlussbereich): 0.51

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

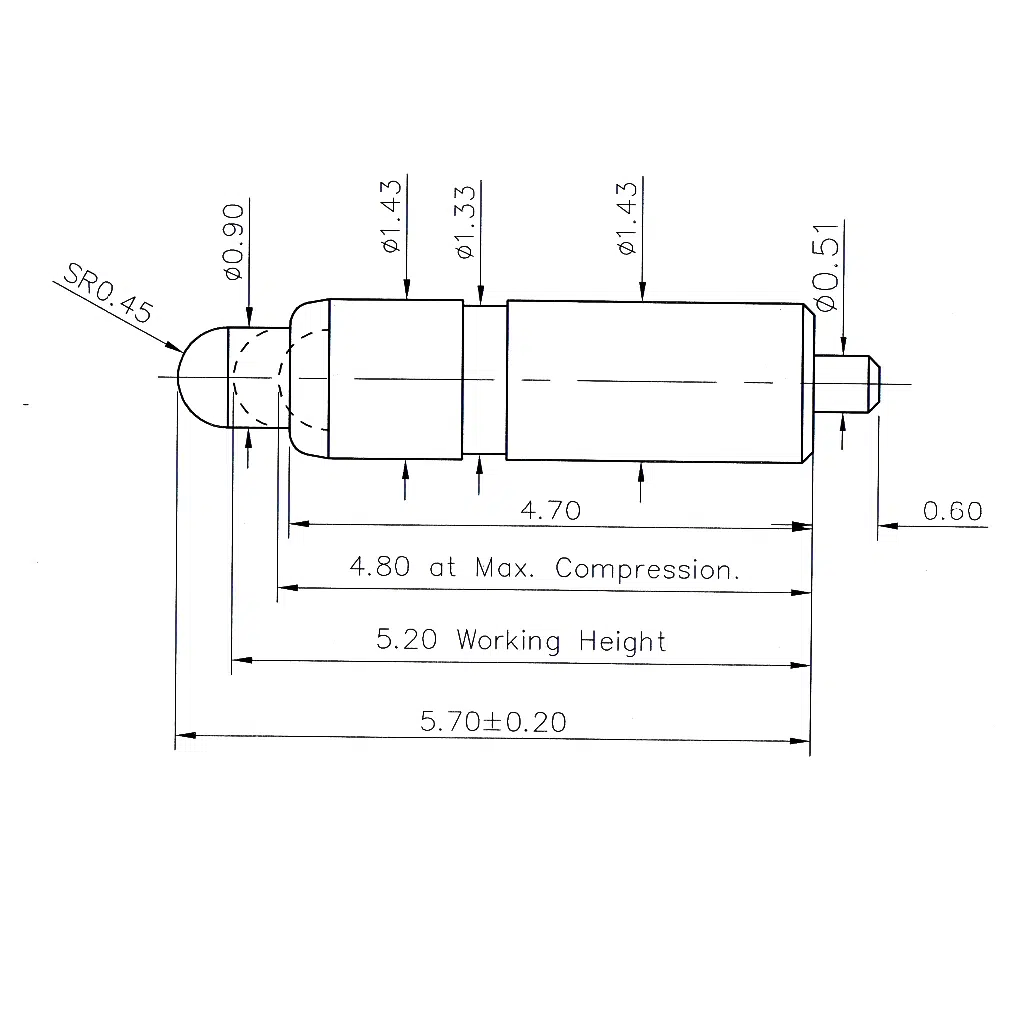

Zeichnung SVPC-P-P2525PH02

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser THT-kompatible Pogo Pin bietet eine robuste Lösung für dauerhafte elektrische Verbindungen. Er eignet sich hervorragend für den Einsatz in Messtechnik, Ladeeinheiten und wechselbaren Elektronikmodulen.

Einsatzfelder für robuste Plug-In Kontakte

Durch die THT-Montage sind Plug-In Federkontakte wie SVPC-P-P2525PH02 für vielfältige Applikationen mit hoher mechanischer Beanspruchung geeignet:

• Industrie-Dockingstationen
• Modulwechselschnittstellen mit Stromübertragung
• Messsysteme in Labor- und Prüfumgebungen
• Medizintechnische Geräte mit Ladekontakt
• Geräte mit wechselbaren Schnittstellen

Passende Lösung statt Kompromiss

Standard reicht nicht aus? Wir entwickeln mit Ihnen gemeinsam die passende Federkontaktlösung – abgestimmt auf Ihre technischen Anforderungen an Strom, Federweg, Geometrie und Oberfläche.

Individuelle Lösung anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
