Federkontakt SVPC-P-P6269FH01 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 1.39
• Arbeitshöhe (L1): 1.11
• Länge (L2): 1.09
• Länge (L3): 0.1

Durchmesser

• D0 – Kolben: 0.4
• D1 – Hülse: 0.8
• D2 – Basis: 0.8
• D3 – Tail (Anschlussbereich): 0.7

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

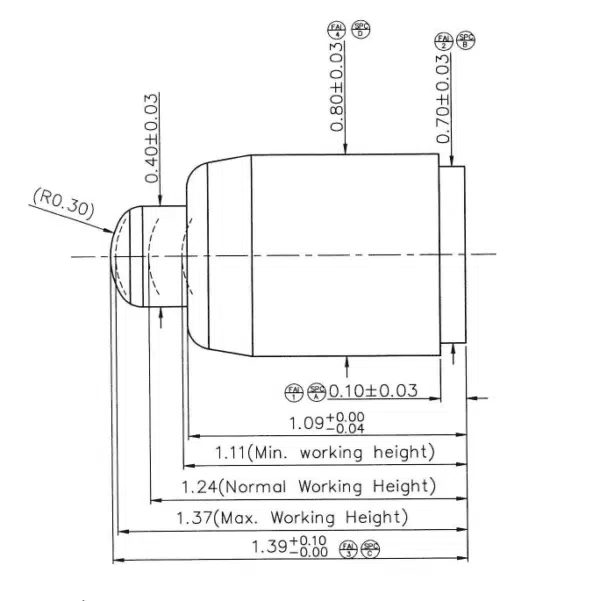

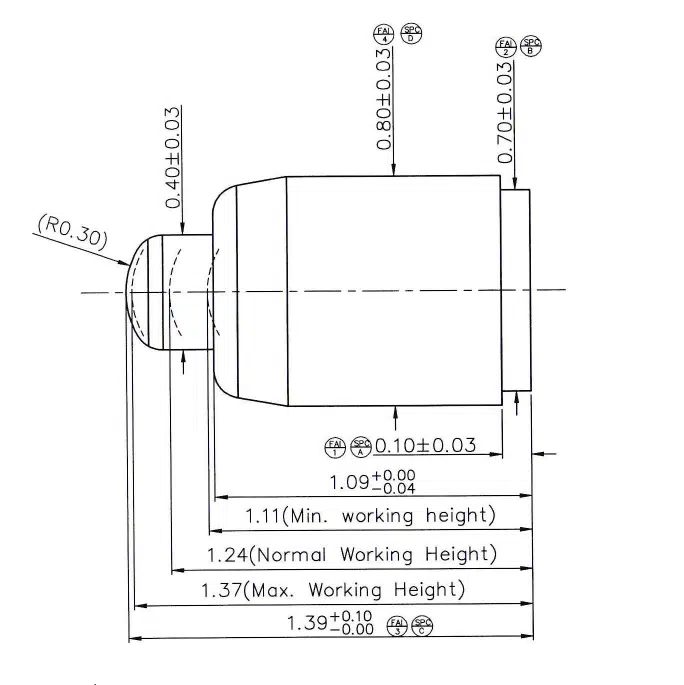

Zeichnung SVPC-P-P6269FH01

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Pogo Pin mit der Artikelnummer SVPC-P-P6269FH01 ist für die Through Hole Technology (THT) ausgelegt und bietet eine langlebige Kontaktlösung für Geräte mit hohen mechanischen Anforderungen – etwa in Testsystemen, Ladestationen oder Geräteschnittstellen.

Typische Anwendungen für Plug-In Federkontakte

Der Plug-In Federkontakt SVPC-P-P6269FH01 ist für die THT-Bestückung ausgelegt und eignet sich hervorragend für Anwendungen mit hoher mechanischer Belastung. Typische Einsatzfelder sind:

• Dockingstationen mit festen Ladekontakten
• Elektronische Prüfadapter in der Serienfertigung
• Modulare Gehäuseschnittstellen
• Robuste Verbindungseinheiten in Industrieanlagen
• Testverbindungen in Medizintechnik und Messtechnik

Technische Beratung & individuelle Lösungen

Unsere Experten unterstützen Sie gerne bei der Auswahl eines geeigneten Federkontakts für Ihr Projekt. Auf Wunsch realisieren wir kundenspezifische Ausführungen – z.B.. hinsichtlich Stromtragfähigkeit, Federcharakteristik oder Anschlussgeometrie.
Jetzt unverbindlich anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
