Right Angle Federkontakt SVPC-R-H003M2 – 90° Bauform

Federkontakt SVPC-R-H003M2 – Right Angle Type zur THT-Bestückung

Der Right Angle Federkontakt SVPC-R-H003M2 ist ein abgewinkelter Federkontakt für die THT-Bestückung (Through Hole Technology). Die 90°-Bauform ermöglicht eine seitliche Kontaktierung auf der Leiterplatte. Mit einer Gesamtlänge von 4.90 mm, einer Working Height von 3.90 mm und einem Nennstrom von 1A stehen konkrete mechanische und elektrische Kennwerte für die konstruktive Integration zur Verfügung.

Technische Daten des Right Angle Pogo Pins

Angaben in mm

Längen

• Gesamtlänge (L0): 4.90
• Working Height (L1): 3.90
• Länge (L2): 3.50
• Länge (L3): 1.20
• Working Stroke: 1.4
• Spring Force ±20%: 120g

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.50
• D2 – Basis: 3.25
• D3 – Tail (abgewinkelter Anschluss):



Material & elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A



Dimensionen Federkontakt

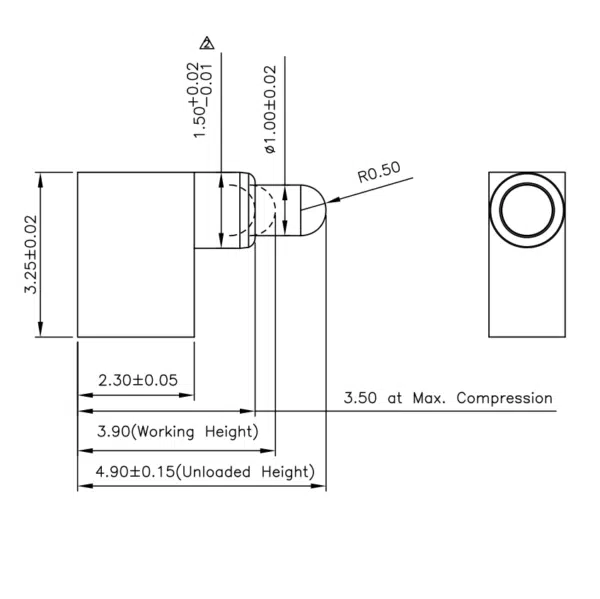

Zeichnung SVPC-R-H003M2

Jetzt Produktkatalog für Federkontakte (PDF) herunterladen und passende Modelle vergleichen.



Technische Beratung zum Right Angle Federkontakt SVPC-R-H003M2

Das technische Datenblatt zum Right Angle Federkontakt SVPC-R-H003M2 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen entwickeln wir passende Varianten, beispielsweise mit abweichender Working Height, angepasster Federkraft oder anderer Stromtragfähigkeit. Auch kundenspezifische Anpassungen an Kontaktgeometrie und 90°-Bauform sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

Right Angle Federkontakt anfragen

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
