Rolling Pin Federkontakt SVPC-RP-P08435PP3D – 360° Kontaktierung

Rolling Pin SVPC-RP-P08435PP3D – 360° Federkontakt

Der Rolling Pin SVPC-RP-P08435PP3D ist ein 360°-Federkontakt für Kontaktierungen bei seitlichen, rotierenden oder vibrierenden Bewegungen. Die Ausführung besitzt eine Gesamtlänge von 5.20 mm, eine Working Height von 4.40 mm und einen Working Stroke von 1.00 mm. Der Nennstrom beträgt 3A. Der Kolben hat einen Durchmesser von 3.70 mm, die Hülse von 4.20 mm. Damit stehen konkrete mechanische und elektrische Kennwerte für die Auswahl und konstruktive Integration zur Verfügung.

Technische Merkmale SVPC-RP-P08435PP3D

• Typ: Flat Type
• Nennstrom (mind.): 3A
• Gesamtlänge: 5.20 mm, Arbeitslänge: 4.40 mm
• Verfügbare Varianten: SMD- oder THT-Bestückung
• Kolben-Ø 3.70 mm, Hülse-Ø 4.20 mm
• Working Stroke: 1.00

Abmessungen (in mm)

• Gesamtlänge (L0): 5.20
• Arbeitslänge (L1): 4.40
• Tail-Länge (L2): 3.20
• D0 – Kolben: 3.70
• D1 – Hülse: 4.20

Dimensionen Federkontakt

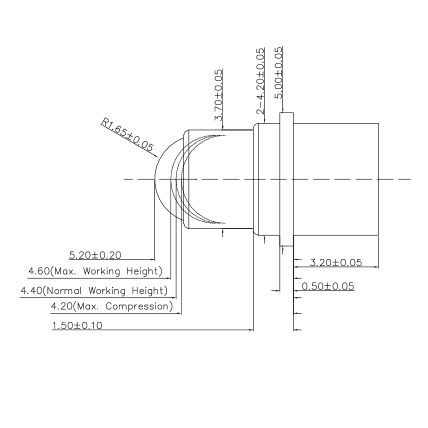

Zeichnung SVPC-RP-P08435PP3D

Technische Beratung zum Rolling Pin Federkontakt SVPC-RP-P08435PP3D

Das technische Datenblatt zum Rolling Pin Federkontakt SVPC-RP-P08435PP3D senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Rolling Pin Federkontakte ermöglichen durch den beweglichen Kontaktkopf eine zuverlässige Kontaktierung aus unterschiedlichen Richtungen. Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 4.40 mm oder eine andere Stromtragfähigkeit als 3A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktgeometrie oder Bauform sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

Rolling Pin Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
