Plug-In Federkontakte (THT)
Federkontakte mit Plug-In Anschluss für die THT Montage
Wir bieten ein breites Sortiment an Federkontakten im Plug-In Type Design, die speziell für die THT-Montage (Through Hole Technology) entwickelt wurden. Diese Federkontakte verfügen über einen verlängerten Tail zur Durchsteckmontage und zeichnen sich durch hohe mechanische Stabilität sowie zuverlässige elektrische Kontaktierung aus – ideal für Anwendungen mit erhöhten Steckzyklen, Vibration oder dauerhafter Belastung.
Zusätzlich bieten wir umfangreiche Möglichkeiten zur kundenspezifischen Anpassung, darunter: Anpassung der Federkraft, Auswahl unterschiedlicher Oberflächenbeschichtungen (z. B. Gold, Nickel) und individuelle Anpassung von Länge, Durchmesser und Rastermaß.
Bitte kontaktieren Sie uns einfach. Unsere Ingenieure helfen Ihnen gerne weiter.
Ergebnisse 1–50 von 87 werden angezeigt

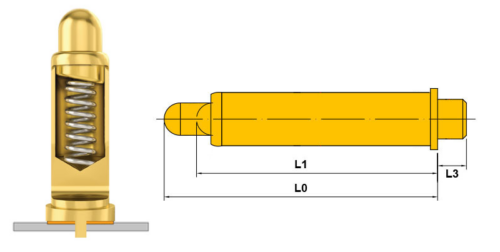

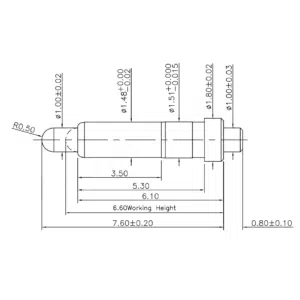

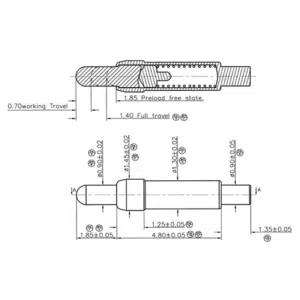

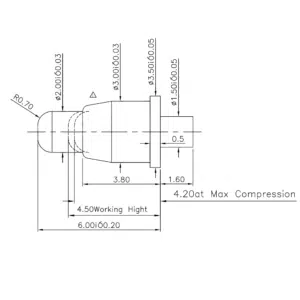

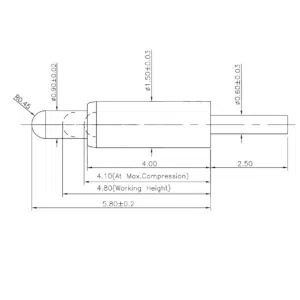

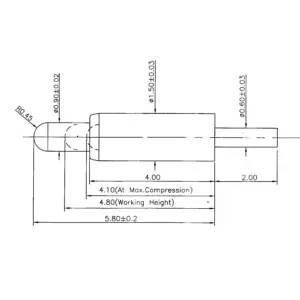

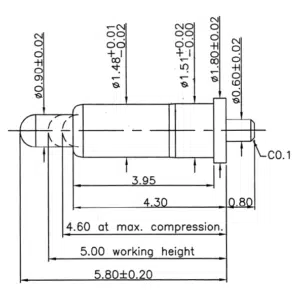

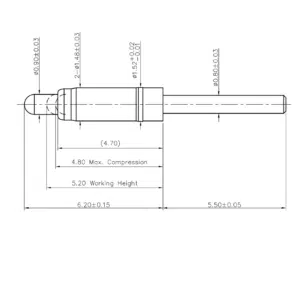

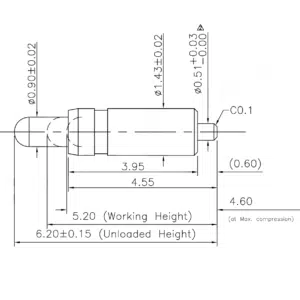

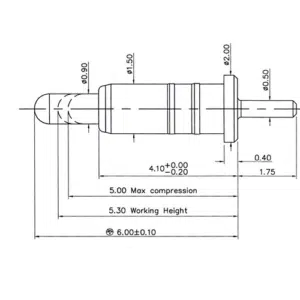

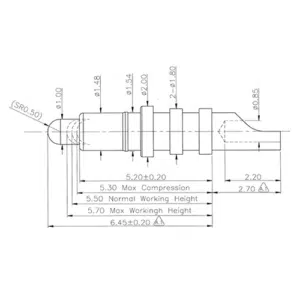

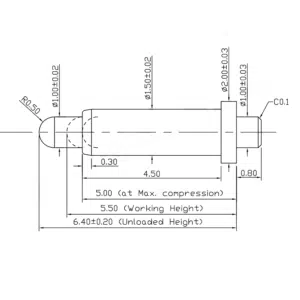

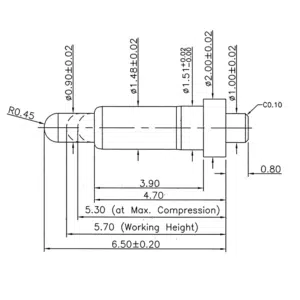

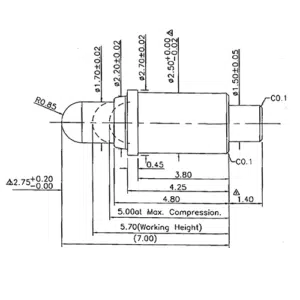

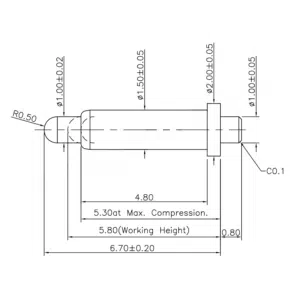

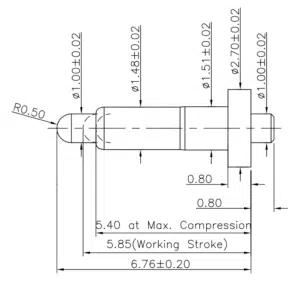

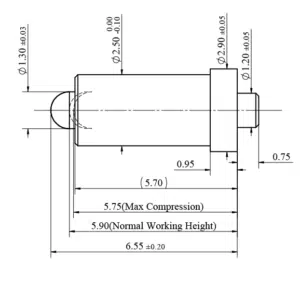

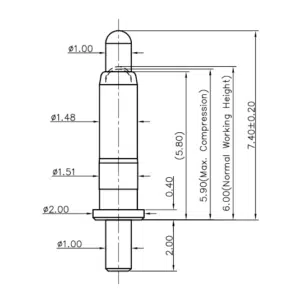

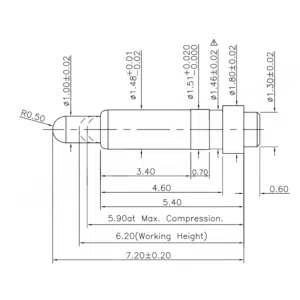

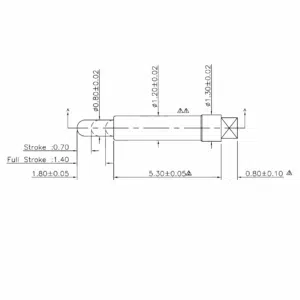

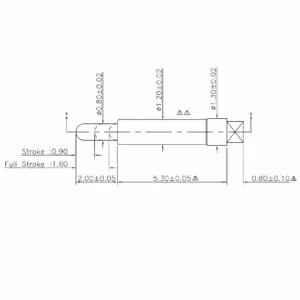

Part | L0 | L1 | L3 | WorkingStroke | Strom | ||
|---|---|---|---|---|---|---|---|
 | 1.39 | 1.11 | 0.1 | 0.30 | 1A | | |
 | 2.65 | 2.05 | 0.55 | 0.85 | 1A | | |
 | 3.58 | 2.09 | 3.15 | 1.64 | 1A | | |
 | 2.78 | 2.29 | 2.35 | 0.64 | 1A | | |
 | 4.00 | 2.85 | 2.50 | 1.45 | 1A | | |
 | 4.45 | 3.15 | 4.35 | 1.95 | 1A | | |
 | 4.20 | 3.20 | 0.50 | 0.70 | 1A | | |
 | 4.30 | 3.50 | 0.60 | 1.10 | 1A | | |
 | 4.50 | 3.50 | 6.00 | 1.10 | 1A | | |
 | 4.50 | 3.50 | 6.00 | 1.25 | 1A | | |
 | 4.35 | 3.55 | 0.40 | 0.85 | 1A | | |
 | 4.70 | 3.60 | 2.50 | 1.70 | 2A | | |
 | 4.20 | 3.60 | 0.80 | 0.95 | 1A | | |
 | 5.00 | 3.80 | 1.50 | 1.50 | 1A | | |
 | 5.00 | 4.00 | 2.20 | 1.50 | 3A | | |
 | 4.80 | 4.00 | 0.80 | 1.40 | 1A | | |
 | 5.50 | 4.10 | 2.00 | 1.50 | 1A | | |
 | 5.20 | 4.15 | 0.65 | 1.75 | 1A | | |
 | 5.70 | 4.20 | 2.55 | 2.30 | 1A | | |
 | 5.20 | 4.20 | 6.00 | 2.20 | 1A | | |
 | 4.80 | 4.30 | 0.80 | 0.90 | 1A | | |
 | 5.50 | 4.50 | 0.80 | 1.30 | 1A | | |
 | 6.80 | 4.50 | 1.30 | 2.30 | 1A | | |
 | 6.00 | 4.50 | 1.60 | 1.80 | 1A | | |
 | 5.60 | 4.60 | 1.00 | 0.60 | 1A | | |
 | 5.60 | 4.70 | 0.80 | 1.40 | 1A | | |
 | 5.70 | 4.70 | 0.80 | 1.20 | 2A | | |
 | 5.80 | 4.80 | 2.50 | 1.70 | 1A | | |
 | 5.80 | 4.80 | 2.00 | 1.70 | 1A | | |
 | 6.70 | 4.90 | 3.30 | 1.80 | 1A | | |
 | 5.80 | 4.90 | 2.30 | 2.30 | 1A | | |
 | 5.80 | 5.00 | 0.80 | 1.20 | 1A | | |
 | 6.20 | 5.20 | 5.50 | 1.40 | 1A | | |
 | 6.20 | 5.20 | 0.60 | 1.60 | 1A | | |
 | 5.70 | 5.20 | 0.60 | 0.90 | 1A | | |
 | 6.00 | 5.30 | 1.75 | 1.00 | 2A | | |
 | 6.45 | 5.50 | 2.70 | 1.15 | 5A | | |
 | 6.40 | 5.50 | 0.80 | 3.40 | 1A | | |
 | 6.50 | 5.70 | 0.80 | 1.20 | 1A | | |
 | 7.00 | 5.70 | 1.40 | 2.00 | 1A | | |
 | 6.70 | 5.80 | 0.80 | 1.40 | 1A | | |
 | 6.76 | 5.85 | 0.80 | 1.36 | 1A | | |
 | 6.55 | 5.90 | 0.75 | 0.80 | 10A | | |
 | 6.55 | 5.90 | 0.75 | 0.80 | 10A | | |
 | 6.65 | 5.95 | 1.35 | 1.85 | 5A | | |
 | 7.40 | 6.00 | 2.00 | 1.50 | 1A | | |
 | 8.00 | 6.00 | 2.50 | 2.10 | 5A | | |
 | 7.20 | 6.20 | 0.60 | 1.30 | 1A | | |
 | 7.10 | 6.40 | 0.80 | 1.80 | 5A | | |
 | 7.30 | 6.40 | 0.80 | 2.00 | 5A | |
Plug-In Federkontakte für die THT-Montage
Plug-In Federkontakte sind Federkontaktstifte mit einem Anschluss für die Durchsteckmontage auf Leiterplatten. Im Gegensatz zu SMD-Federkontakten wird der Anschluss durch eine entsprechende Bohrung in der Leiterplatte geführt und anschließend verlötet. Diese Bauform eignet sich für Anwendungen, bei denen eine federnde elektrische Kontaktierung mit THT-Montage (Through Hole Technology) vorgesehen ist.
Das Sortiment von N&H Technology umfasst THT-Federkontakte in unterschiedlichen Abmessungen, Arbeitshöhen, Federwegen und Strombelastbarkeiten. Über die Filterfunktionen können Sie die verfügbaren Plug-In Federkontakte anhand der für Ihre Konstruktion relevanten technischen Parameter eingrenzen.
THT-Federkontakte für die Leiterplattenmontage
Der verlängerte Anschlussstift des Plug-In Designs wird durch die Leiterplatte geführt und auf der gegenüberliegenden Seite verlötet. Dadurch unterscheidet sich diese Bauform konstruktiv von SMD-Federkontakten im Flat Type Design, die direkt auf der Leiterplattenoberfläche montiert werden.
Welche Montageart besser geeignet ist, hängt von der Leiterplattenkonstruktion, dem verfügbaren Bauraum und dem vorgesehenen Fertigungsprozess ab. Plug-In Federkontakte sind insbesondere dann interessant, wenn die Konstruktion eine THT-Befestigung vorsieht oder eine Durchsteckmontage in das Leiterplattenlayout integriert werden soll.
Auswahl des passenden Plug-In Federkontakts
Bei der Auswahl eines THT-Federkontakts sollten die mechanische Einbausituation und die elektrischen Anforderungen gemeinsam betrachtet werden. Wichtige Parameter sind unter anderem Working Height, Working Stroke, Durchmesser, Federkraft, Strombelastbarkeit und die Abmessungen des THT-Anschlusses.
Die Working Height beschreibt die vorgesehene Höhe des Federkontakts im kontaktierten Zustand. Der Working Stroke bezeichnet den verfügbaren Federweg zwischen der unkomprimierten Ausgangslänge und der maximalen Kompression. Beide Werte sind für die Positionierung der Gegenkontaktfläche und den erforderlichen Toleranzausgleich relevant.
Weitere Informationen zu Aufbau, Funktionsweise, Federkraft, Federweg und den unterschiedlichen Konstruktionsvarianten finden Sie auf unserer Seite Über Federkontakte.
Plug-In Federkontakte nach Kundenanforderung
Wenn kein THT-Federkontakt aus unserem Standardsortiment die Anforderungen Ihrer Konstruktion erfüllt, prüfen wir eine kundenspezifische Federkontaktlösung. Je nach Projekt können unter anderem Abmessungen, Federweg, Federkraft, Anschlussgeometrie, Kontaktkopf und Oberflächenbeschichtung an die Anwendung angepasst werden.
Darüber hinaus können mehrere Federkontakte in kundenspezifische Kunststoffgehäuse oder Federkontakt-Konnektoren integriert werden. Dadurch lassen sich Kontaktanzahl, Rastermaß und Gehäusegeometrie auf die jeweilige Einbausituation abstimmen.
Häufige Fragen zu Plug-In Federkontakten
Was ist ein Plug-In Federkontakt?
Ein Plug-In Federkontakt ist ein Federkontakt mit einem Anschluss für die Durchsteckmontage auf einer Leiterplatte. Der Anschluss wird durch eine Leiterplattenbohrung geführt und anschließend verlötet. Diese Montageart wird auch als THT beziehungsweise Through Hole Technology bezeichnet.
Was ist der Unterschied zwischen Plug-In und Flat Type Federkontakten?
Der wesentliche Unterschied liegt in der Leiterplattenmontage. Plug-In Federkontakte werden mit ihrem Anschluss durch eine Bohrung in der Leiterplatte geführt und verlötet. Flat Type Federkontakte sind dagegen für die Oberflächenmontage als SMD-Bauteil ausgelegt.
Welche Parameter sind bei einem THT-Federkontakt wichtig?
Neben den Abmessungen und der Anschlussgeometrie sollten insbesondere Working Height, Working Stroke, Federkraft und Strombelastbarkeit berücksichtigt werden. Auch die Position der Gegenkontaktfläche sowie die konstruktiven Vorgaben der Leiterplatte sind für die Auswahl relevant.
