THT-Federkontakt SVPC-P-P3721PH01 – Plug-In Type

Federkontakt SVPC-P-P3721PH01 – Plug-In Type zur THT-Bestückung

Der Plug-In Pogo Pin SVPC-P-P3721PH01 ist ein Federkontakt für die THT-Bestückung (Through Hole Technology). Mit einer Gesamtlänge von 6.00 mm, einer Working Height von 5.30 mm und einem Working Stroke von 1.00 mm bietet diese Ausführung definierte mechanische Kennwerte für die konstruktive Integration. Der Federkontakt ist für einen Nennstrom von 2A ausgelegt und weist eine Federkraft von 50g bei Working Height auf.

Technische Maße Federkontakt SVPC-P-P3721PH01

(Angaben in mm)

Längen des Federkontaktes SVPC-P-P3721PH01

• Gesamtlänge (0): 6.00
• Arbeitslänge (1) – Working Height: 5.30
• Länge (2): 4.10
• Länge (3): 1.75
• Working Stroke: 1.00

Durchmesser des Federkontaktes SVPC-P-P3721PH01

• D0 – Kolben: 0.90
• D1 – Hülse: 1.50
• D2 – Basis: 2.00
• D3 – Tail (Anschlussbereich): 0.50

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 2A

Dimensionen Federkontakt

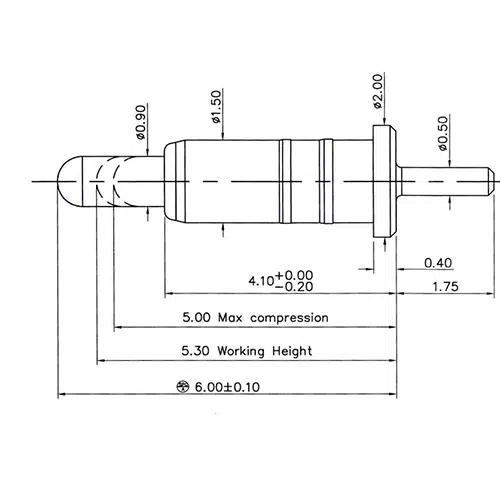

Zeichnung SVPC-P-P3721PH01

Technische Beratung zum THT-Federkontakt SVPC-P-P3721PH01

Das technische Datenblatt zum THT-Federkontakt SVPC-P-P3721PH01 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 5.30 mm oder eine andere Stromtragfähigkeit als 2A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktstift oder Gehäuseausführung sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

THT-Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
