Federkontakt SVPC-F-N114M2 – Flat Type Pogo Pin

Kompakter SMD-Federkontakt mit 5.70mm Länge– ideal für Test-, Lade- und Schnittstellenanwendungen.

Technische Maße (Angaben in mm)

Längen des Federkontaktes

• Länge Total (0): 5.70
• Länge (1) – Working Height: 5.20
• Länge (2): 4.20
• Länge (3): 4.20

Durchmesser des Federkontaktes

• D (0) Kolben: 0.42
• D (1) Hülse: 0.80
• D (2) Basis: 0.80

Material & Elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom mind.: 1A

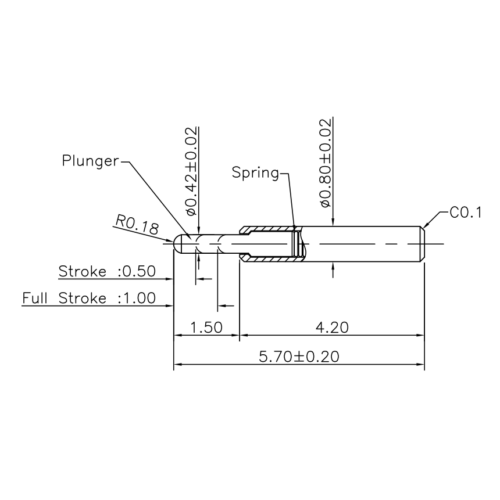

Zeichnung SVPC-F-N114M2

Ein Flat-Type Pogo Pin ist ein spezieller Federkontakt mit besonders niedriger Bauhöhe. Diese federbelasteten Kontaktstifte ermöglichen eine zuverlässige elektrische Verbindung in kompakten und platzkritischen Anwendungen. Federkontakte dieser Bauart werden häufig als SMD-Federstifte, Kontaktstifte oder Spring Probes bezeichnet und kommen in industriellen Test-, Lade- und Schnittstellenanwendungen zum Einsatz.

---

Der Flat-Type Pogo Pin ist ein federnder Kontaktstift mit minimaler Gesamthöhe, der speziell für industrielle Prüf- und Ladekontakte konzipiert wurde. Durch seine SMD-Kompatibilität lässt er sich leicht integrieren.

Key Features des Flat-Type Federkontakts

• Extrem geringe Bauhöhe: 5.70mm für ultrakompakte Designs
• Hohe Zyklenfestigkeit: über 100.000 Steckvorgänge bei definierter Arbeitslänge von 5.20mm
• Stabiler Kontakt auch bei Vibration oder mechanischer Belastung
• Modular anpassbar: Strom bis 1A, kundenspezifische Federkraft und Oberflächenveredelung

Industrieeinsätze des Flat-Type Pogo Pins

In industriellen und medizintechnischen Anwendungen überzeugt der Flat-Type Federkontakt SVPC-F-N114M2 durch hohe Lebensdauer und zuverlässige Funktion:

• Industrielle Ladesysteme und Kontaktmodule
• Tragbare Mess- und Diagnosesysteme
• Elektronikfertigung und In-Circuit-Testsysteme
• Bewegungstolerante Verbindungslösungen
• Miniaturisierungskritische Baugruppen

Technisch abgestimmte Federkontaktlösungen

Für spezifische Anforderungen bieten wir maßgeschneiderte Anpassungen an: von Stromtragfähigkeit über Federweg bis zur Gehäuseintegration – exakt abgestimmt auf Ihre Anwendung.

Jetzt Anfrage senden

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
