Rolling Pin Federkontakt
360° Rolling Pin Federkontakte mit Kugelspitze – langlebig, zuverlässig und reibungsarm
Unsere Rolling Pins sind in verschiedenen Abmessungen, Materialien und Stromtragfähigkeiten erhältlich – typischerweise im Bereich von 1 A bis 6 A.
Unsere Rolling Pin Federkontakte lassen sich individuell an Ihre Anwendung anpassen. Je nach Projekt können Hub, Federkraft und Kontaktkraft exakt auf die gewünschten mechanischen Anforderungen abgestimmt werden. Darüber hinaus bieten wir verschiedene Kontaktbeschichtungen, beispielsweise vergoldete Oberflächen, sowie unterschiedliche Grundwerkstoffe für eine optimale elektrische Leitfähigkeit und Korrosionsbeständigkeit.
Auch beim Anschluss haben Sie die Wahl: Ob SMT, THT oder eine Kabelkonfektion – wir realisieren die passende Lösung für Ihre Baugruppe. Auf Wunsch integrieren wir die Federkontakte direkt in Frontplatten, Docking-Interfaces oder Prüfadaptionen, um eine zuverlässige und langlebige Kontaktierung sicherzustellen.
Bitte kontaktieren Sie uns einfach. Unsere Ingenieure helfen Ihnen gerne weiter.
Alle 18 Ergebnisse werden angezeigt
Part | Type | Länge (mm) | Working Stroke | Strom (min.) | ||
|---|---|---|---|---|---|---|

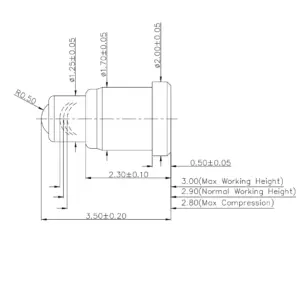

 | Flat Type | 3.50 | 0.70 | 2A | | |
 | Plug-In Type | 3.90 | 0.70 | 1A | | |
 | Flat Type | 4.00 | 0.70 | 2A | | |
 | Plug-In Type | 4.00 | 0.70 | 1A | | |
 | Plug-In Type | 4.20 | 1.15 | 2A | | |
 | Flat Type | 4.50 | 1.15 | 2A | | |

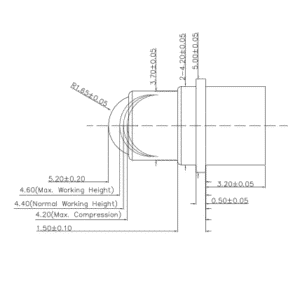

 | Plug-In Type | 5.20 | 1.00 | 3A | | |
 | Flat Type | 5.20 | 1.00 | 3A | | |
 | Plug-In Type | 7.90 | 1.90 | 2A | | |

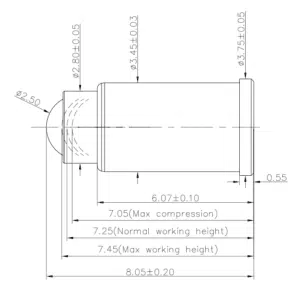

 | Flat Type | 8.05 | 1.00 | 2A | | |
 | Plug-In Type | 8.40 | 2.40 | 3A | | |
 | Plug-In Type | 9.25 | 2.10 | 3A | | |

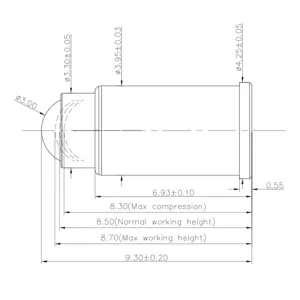

 | Flat Type | 9.30 | 1.00 | 2A | | |

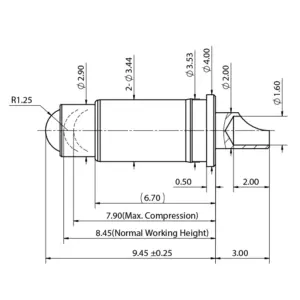

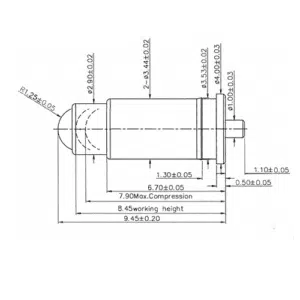

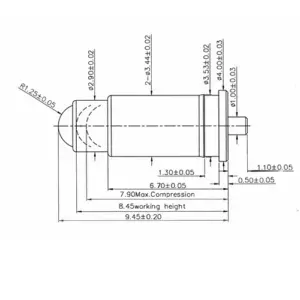

 | Plug-In Type | 9.45 | 1.55 | 1A | | |
 | Plug-In Type | 9.45 | 1.55 | 1A | | |
 | Plug-In Type | 9.45 | 1.55 | 1A | | |

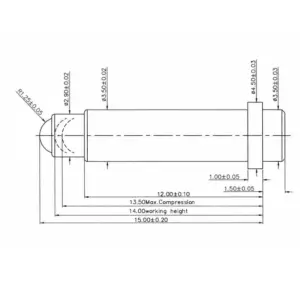

 | Plug-In Type | 15.00 | 1.50 | 1A | | |

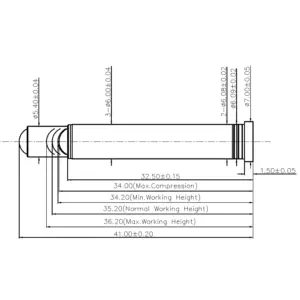

 | Flat Type | 41.00 | 6.00 | 6A | |
Rolling Pin Federkontakte für bewegte Kontaktierungen
Rolling Pin Federkontakte sind für Anwendungen konzipiert, bei denen während der Kontaktierung seitliche, gleitende oder rotierende Bewegungen auftreten. Im Unterschied zu klassischen Federkontakten befindet sich an der Kontaktspitze eine integrierte Kugel. Diese ermöglicht eine bewegliche Kontaktierung und reduziert die Reibung zwischen Federkontakt und Gegenkontaktfläche.
N&H Technology bietet Rolling Pins in unterschiedlichen Abmessungen und Ausführungen. Je nach Einbausituation stehen verschiedene Bauformen und Anschlussmöglichkeiten zur Verfügung. Über die Filterfunktionen im Onlinekatalog können Sie geeignete Rolling Pin Federkontakte anhand der technischen Parameter auswählen.

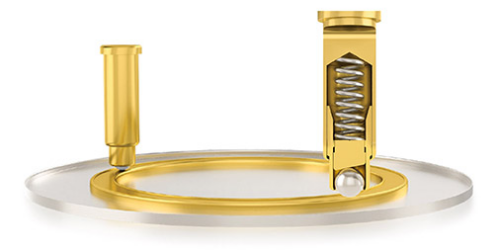

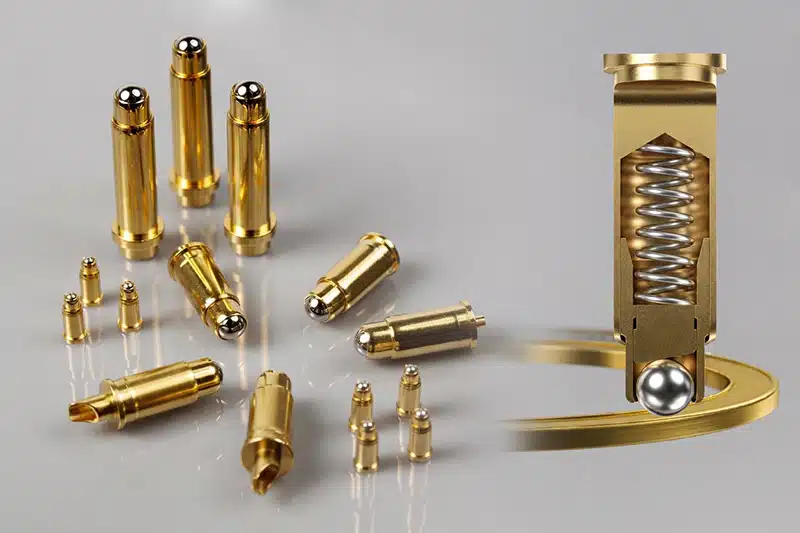

360°-Kontaktierung mit integrierter Kugel
Das charakteristische Merkmal eines Rolling Pins ist die bewegliche Kugel in der Kontaktspitze. Sie ermöglicht eine 360°-Kontaktierung und kann Bewegungen zwischen Federkontakt und Gegenkontaktfläche aufnehmen. Dadurch unterscheidet sich diese Bauform von einem klassischen Pogo Pin, dessen Kolben primär für eine axiale Federbewegung ausgelegt ist.
Rolling Pin Federkontakte eignen sich damit insbesondere für dynamische Kontaktierungen, bei denen sich die Gegenkontaktfläche während des Betriebs seitlich verschiebt, gleitet oder dreht. Die rollende Kontaktbewegung reduziert dabei die Reibung an der Kontaktstelle.
Typische Anwendungen für Rolling Pin Federkontakte
Rolling Pins können überall dort eingesetzt werden, wo eine elektrische Verbindung trotz relativer Bewegung zwischen zwei Komponenten aufrechterhalten werden soll. Mögliche Einsatzbereiche sind bewegliche oder drehbare Baugruppen, Kontaktierungen mit seitlicher Bewegung sowie spezielle Lade-, Docking- und Geräteschnittstellen.
Welche Ausführung geeignet ist, hängt von der Bewegungsrichtung, dem verfügbaren Bauraum, der Gegenkontaktfläche sowie den mechanischen und elektrischen Anforderungen der Anwendung ab.
Auswahl des passenden Rolling Pins
Bei der Auswahl eines Rolling Pin Federkontakts sollten insbesondere Abmessungen, Working Stroke, Federkraft, Strombelastbarkeit, Bauform und Anschlussart berücksichtigt werden. Zusätzlich spielen Art und Umfang der Bewegung sowie die Beschaffenheit der Gegenkontaktfläche eine wichtige Rolle.
Je nach Ausführung stehen unterschiedliche Anschluss- und Montagevarianten zur Verfügung. Dadurch kann der Rolling Pin entsprechend der Leiterplattenkonstruktion und der vorgesehenen Einbausituation ausgewählt werden.
Weitere Informationen zum Aufbau und zur Funktionsweise von Rolling Pins sowie zu anderen Federkontakt-Designs finden Sie auf unserer Seite Über Federkontakte.
Rolling Pin Federkontakte nach Kundenanforderung
Wenn keine Standardausführung die Anforderungen Ihrer Anwendung erfüllt, prüfen wir eine kundenspezifische Rolling-Pin-Lösung. Je nach Projekt können unter anderem Abmessungen, Federweg, Federkraft, Anschlussgeometrie und Oberflächenbeschichtung an die konstruktiven und elektrischen Anforderungen angepasst werden.
Rolling Pins können darüber hinaus in kundenspezifische Gehäuse oder Kontaktlösungen integriert werden. So lassen sich Federkontakt, Gegenkontakt und mechanische Einbausituation bereits bei der Entwicklung aufeinander abstimmen.
Häufige Fragen zu Rolling Pin Federkontakten
Was ist ein Rolling Pin Federkontakt?
Ein Rolling Pin ist ein Federkontakt mit einer beweglichen Kugel in der Kontaktspitze. Die Kugel ermöglicht eine 360°-Kontaktierung und eignet sich für Anwendungen, bei denen zusätzlich zur federnden Kontaktierung seitliche, gleitende oder rotierende Bewegungen auftreten.
Was ist der Unterschied zwischen einem Rolling Pin und einem klassischen Pogo Pin?
Bei einem klassischen Federkontakt bewegt sich der Kolben primär axial in der Stifthülse. Beim Rolling Pin befindet sich zusätzlich eine bewegliche Kugel an der Kontaktspitze. Dadurch kann der Kontakt Bewegungen entlang der Gegenkontaktfläche besser aufnehmen.
Für welche Bewegungen eignen sich Rolling Pins?
Rolling Pin Federkontakte eignen sich insbesondere für seitliche, gleitende und rotierende Bewegungen zwischen Federkontakt und Gegenkontaktfläche. Die konkrete Ausführung sollte entsprechend der Bewegungsrichtung, des Bewegungswegs und der mechanischen Einbausituation ausgewählt werden.
Sind kundenspezifische Rolling Pins möglich?
Ja. Wenn das Standardsortiment die Anforderungen nicht abdeckt, können kundenspezifische Ausführungen geprüft werden. Dabei lassen sich verschiedene mechanische und elektrische Parameter an die jeweilige Anwendung anpassen.
