Federkontakt SVPC-F-N124M3 – Flat Type Pogo Pin

Kompakter SMD-Federkontakt mit 8.00mm Länge– ideal für Test-, Lade- und Schnittstellenanwendungen.

Technische Maße (Angaben in mm)

Längen des Federkontaktes

• Länge Total (0): 8.00
• Länge (1) – Working Height: 7.00
• Länge (2): 6.10
• Länge (3): 4.60

Durchmesser des Federkontaktes

• D (0) Kolben: 0.90
• D (1) Hülse: 1.65
• D (2) Basis: 2.12

Material & Elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom mind.: 1A

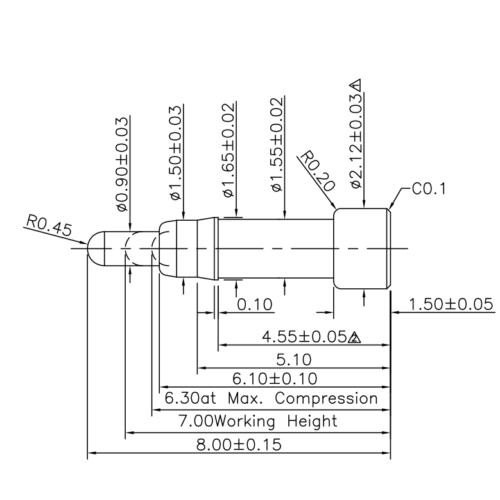

Zeichnung SVPC-F-N124M3

Ein Flat-Type Pogo Pin ist ein spezieller Federkontakt mit besonders niedriger Bauhöhe. Diese federbelasteten Kontaktstifte ermöglichen eine zuverlässige elektrische Verbindung in kompakten und platzkritischen Anwendungen. Federkontakte dieser Bauart werden häufig als SMD-Federstifte, Kontaktstifte oder Spring Probes bezeichnet und kommen in industriellen Test-, Lade- und Schnittstellenanwendungen zum Einsatz.

---

Der Flat-Type Kontakt SVPC-F-N124M3 ist ideal für hochdichte Elektronikanwendungen, bei denen Platz, Zuverlässigkeit und Zyklenfestigkeit entscheidend sind. Eingesetzt wird er als SMD-Spring Probe oder Kontaktstift.

Optimiert für Systemintegration und Zuverlässigkeit

• Flaches Gehäusedesign mit nur 8.00mm Bauhöhe – spart wertvollen Platz
• Langzeitstabil durch über 100.000 garantierte Steckzyklen bei 7.00mm Arbeitshöhe
• Geeignet für Anwendungen mit Vibration, Bewegung oder hohen Montageanforderungen
• Skalierbar auf Ihr Projekt: bis 1A Strom, variable Federkraft, vergoldete Kontakte u.v.m.

Wo der Flat-Type Pogo Pin seine Stärken ausspielt

Überall dort, wo wenig Platz zur Verfügung steht und dennoch eine zuverlässige elektrische Verbindung gefordert ist, kommt der Flat-Type Federkontakt SVPC-F-N124M3 zum Einsatz – zum Beispiel in:

• Ladekontakten für mobile oder tragbare Geräte
• Elektronischen Wearables und medizinischen Kleingeräten
• Automatisierten Testsystemen (ATE, ICT, FCT)
• Mechanisch beanspruchten Schnittstellen
• Miniaturisierten Steckverbindungen mit feinem Pitch

Von der Idee bis zur fertigen Lösung

Wir begleiten Sie mit technischem Know-how – von der Auswahl eines geeigneten Federkontakts bis zur Umsetzung individueller Anforderungen an Geometrie, Oberfläche und Federverhalten.

Kontaktieren Sie unser Team

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
