THT-Federkontakt SVXP-P-NC4690-01PA – Plug-In Type

High-Current-Federkontakt SVXP-P-NC4690-01PA – 10A

Der High-Current-Federkontakt SVXP-P-NC4690-01PA ist für Anwendungen mit erhöhtem Strombedarf ausgelegt und ermöglicht eine Stromübertragung bis 10A. Der Plug-In-Federkontakt besitzt eine Gesamtlänge von 9.60 mm, eine Working Height von 8.46 mm und einen Working Stroke von 1.30 mm. Die Federkraft beträgt 120g bei Working Height.

Technische Maße Federkontakt SVXP-P-NC4690-01PA

(Angaben in mm)

Längen des Federkontaktes SVXP-P-NC4690-01PA

• Gesamtlänge (0): 9.60
• Arbeitslänge (1) – Working Height: 8.46
• Länge (2): 7.31
• Länge (3): 3.18
• Working Stroke: 1.30

Durchmesser des Federkontaktes SVXP-P-NC4690-01PA

• D0 – Kolben: 1.27
• D1 – Hülse: 2.39
• D2 – Basis: 3.18
• D3 – Tail (Anschlussbereich): 1.02



Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 10A



Dimensionen Federkontakt

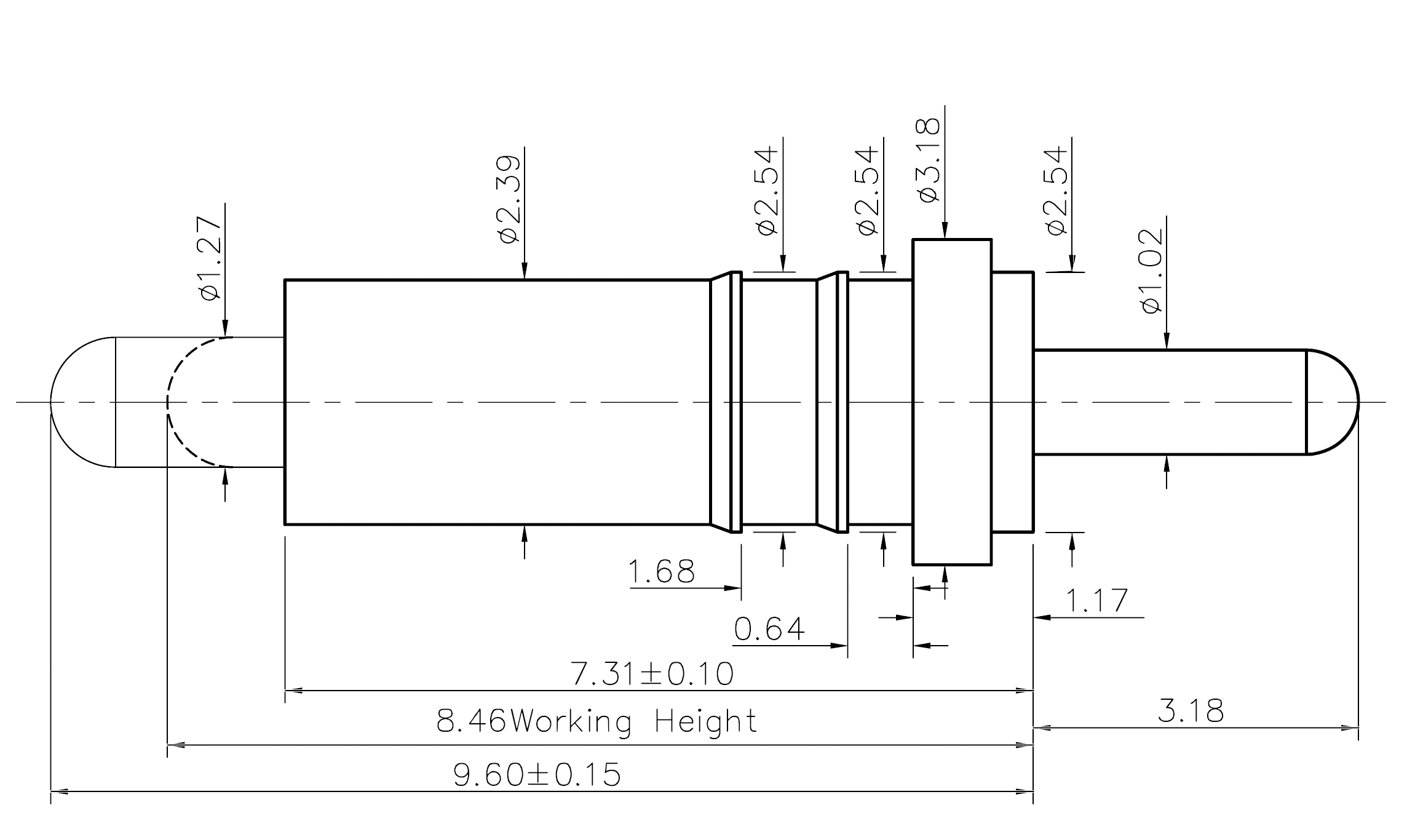

Zeichnung SVXP-P-NC4690-01PA

Technische Beratung zum THT-Federkontakt SVXP-P-NC4690-01PA

Das technische Datenblatt zum THT-Federkontakt SVXP-P-NC4690-01PA senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen – beispielsweise eine abweichende Working Height von 8.46 mm oder eine andere Stromtragfähigkeit als 10A – entwickeln wir passende Varianten. Auch Anpassungen an Federkraft, Kontaktstift oder Gehäuseausführung sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.

THT-Federkontakt anfragen

Weitere Federkontakte und Bauformen finden Sie in unserem Produktkatalog „Federkontakte“.

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
