Federkontakt SVPC-P-H092M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 5.80
• Arbeitshöhe (L1): 4.80
• Länge (L2): 4.00
• Länge (L3): 2.00

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.50
• D2 – Basis: 1.50
• D3 – Tail (Anschlussbereich): 0.60

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

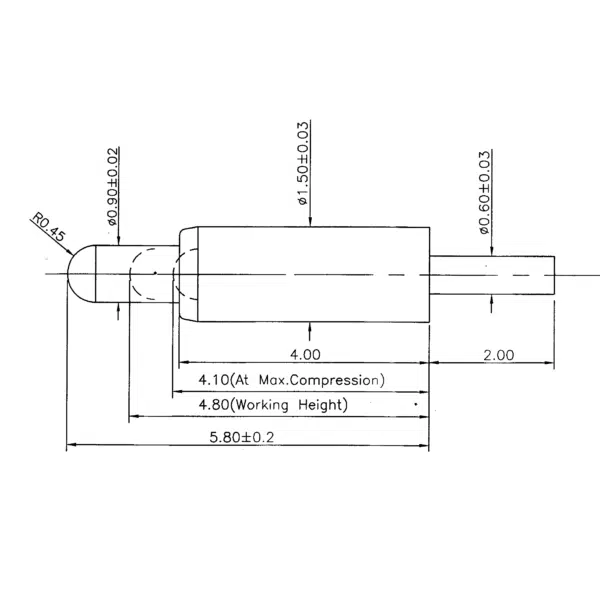

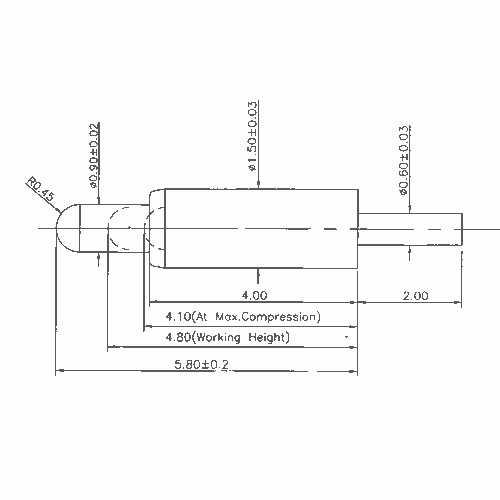

Zeichnung SVPC-P-H092M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Der Plug-In Federkontakt SVPC-P-H092M0 ist eine zuverlässige Komponente für Anwendungen mit hohen Steckzyklen. Besonders geeignet für fest verbaute Prüfschnittstellen, Serien-Tester und industrielle Ladeschnittstellen.

Typische Branchenlösungen mit THT-Federkontakten

Federkontakte wie SVPC-P-H092M0 kommen häufig in folgenden Bereichen zum Einsatz:

• Prüf- und Messsysteme im industriellen Umfeld
• Modulare Schnittstellen in Gehäusesystemen
• Kontaktierung für Wartungs- oder Serviceports
• Ladesysteme für Diagnose- oder Handgeräte
• Signalübertragung in Embedded-Steuereinheiten

Federkontakte nach Maß

Neben Standardlösungen bieten wir auch kundenspezifische Varianten an – exakt zugeschnitten auf Ihre elektrischen, mechanischen und geometrischen Anforderungen. Fragen Sie uns nach einer auf Ihre Anwendung abgestimmten Lösung.

Spezifikation anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
