Federkontakt SVPC-P-H181M3 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 6.50
• Arbeitshöhe (L1): 5.70
• Länge (L2): 4.70
• Länge (L3): 0.80

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.51
• D2 – Basis: 2.00
• D3 – Tail (Anschlussbereich): 1.00

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

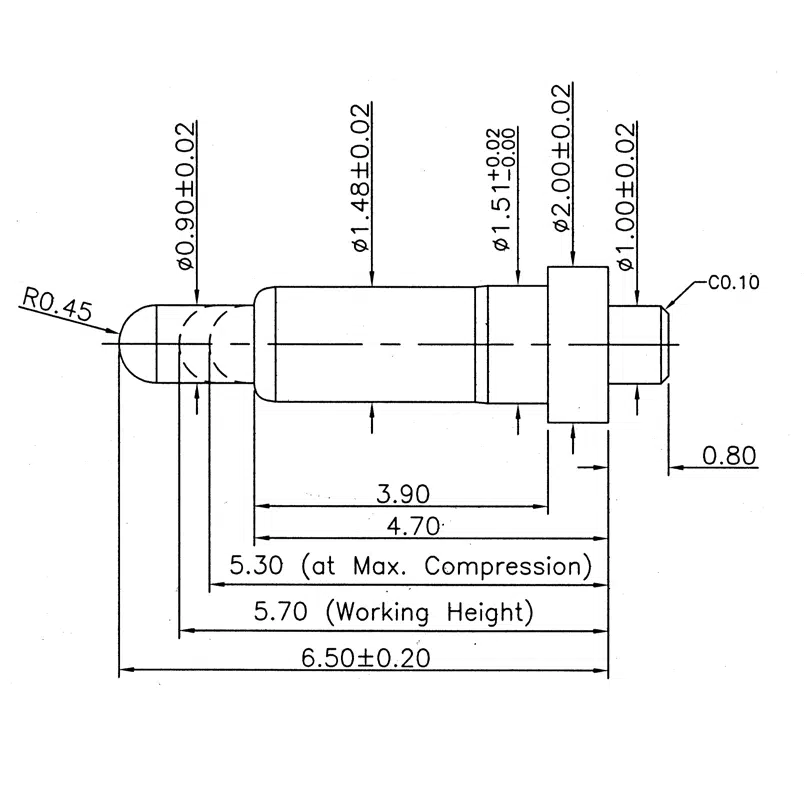

Zeichnung SVPC-P-H181M3

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Mit seinem soliden THT-Design ist der Federkontakt SVPC-P-H181M3 für alle Anwendungen geeignet, bei denen Zuverlässigkeit und mechanische Stabilität im Vordergrund stehen – etwa bei Testmodulen oder robusten Ladeschnittstellen.

Typische Anwendungen für Plug-In Federkontakte

Der Plug-In Federkontakt SVPC-P-H181M3 ist für die THT-Bestückung ausgelegt und eignet sich hervorragend für Anwendungen mit hoher mechanischer Belastung. Typische Einsatzfelder sind:

• Dockingstationen mit festen Ladekontakten
• Elektronische Prüfadapter in der Serienfertigung
• Modulare Gehäuseschnittstellen
• Robuste Verbindungseinheiten in Industrieanlagen
• Testverbindungen in Medizintechnik und Messtechnik

Individuelle Federkontaktlösungen

Nicht jeder Standard passt. Deshalb bieten wir Ihnen kundenspezifische Varianten – angepasst an Stromwerte, Federcharakteristik oder Kontaktoberfläche. Unsere Experten beraten Sie gerne.

Unverbindlich kontaktieren

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
