Federkontakt SVPC-P-H308M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 4.50
• Arbeitshöhe (L1): 3.50
• Länge (L2): 3.25
• Länge (L3): 6.00

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.50
• D2 – Basis: 1.90
• D3 – Tail (Anschlussbereich): 1.20

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

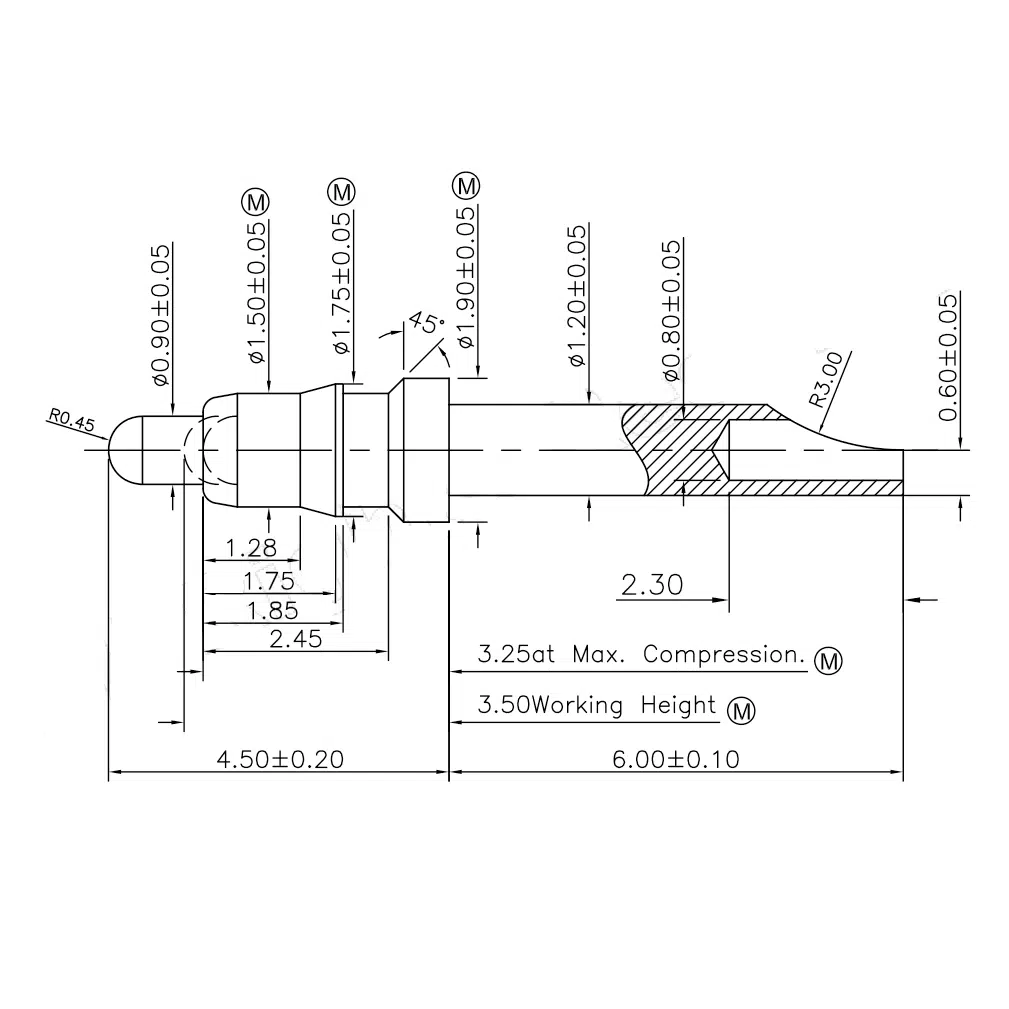

Zeichnung SVPC-P-H308M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser Federkontakt für THT-Bestückung gewährleistet eine langfristig stabile elektrische Verbindung – ideal für industrielle Dockinglösungen, Modulkontakte in Gerätesystemen oder Testadapter mit hoher Steckfrequenz.

Anwendungen mit erhöhtem Steckbedarf

Überall dort, wo Federkontakte dauerhaft belastet werden und feste Montage erforderlich ist, kommen Plug-In Typen wie SVPC-P-H308M0 zum Einsatz:

• Dauerprüfplätze für PCBs
• Serienprüfstationen in der Produktion
• Analysegeräte mit wechselbaren Modulen
• Dockinglösungen für industrielle Handgeräte
• Medizinische Diagnostikgeräte mit Ladekontakt

Technisch abgestimmte Federkontaktlösungen

Für spezifische Anforderungen bieten wir maßgeschneiderte Anpassungen an: von Stromtragfähigkeit über Federweg bis zur Gehäuseintegration – exakt abgestimmt auf Ihre Anwendung.

Jetzt Anfrage senden

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
