Federkontakt SVPC-P-N164M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 4.50
• Arbeitshöhe (L1): 3.50
• Länge (L2): 3.25
• Länge (L3): 6.00

Durchmesser

• D0 – Kolben: 0.90
• D1 – Hülse: 1.50
• D2 – Basis: 1.90
• D3 – Tail (Anschlussbereich): 0.80

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

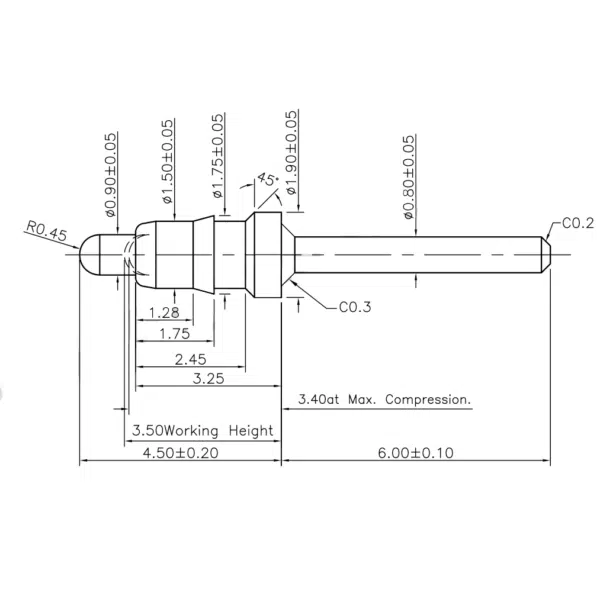

Zeichnung SVPC-P-N164M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dank seiner THT-Ausführung bietet der Plug-In Pogo Pin SVPC-P-N164M0 eine mechanisch stabile Lösung für den Einbau in Leiterplatten – ideal in Geräten mit hoher Belastung wie Prüfmodulen, Ladekontakten oder Vibrationsumgebungen.

Typische Applikationen für Plug-In-Kontaktstifte

Federkontakte mit THT-Technik wie SVPC-P-N164M0 sind besonders geeignet für:

• Dockingsysteme in Messgeräten
• Feste Ladekontakte in elektronischen Modulen
• Signalverbindungen bei Maschinenmodulen
• Service- und Diagnosesteckplätze
• Laborgeräte mit häufigem Steckvorgang

Gemeinsam zur optimalen Lösung

Wir entwickeln gemeinsam mit Ihnen eine optimale Federkontaktlösung – individuell angepasst an Ihre elektrischen und mechanischen Anforderungen. Auch kleine Stückzahlen für Prototypen sind möglich.

Unverbindlich anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
