Federkontakt SVPC-P-P07567PH1 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 6.55
• Arbeitshöhe (L1): 5.90
• Länge (L2): 5.70
• Länge (L3): 0.75

Durchmesser

• D0 – Kolben: 1.30
• D1 – Hülse: 2.50
• D2 – Basis: 2.90
• D3 – Tail (Anschlussbereich): 1.20

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 10A A

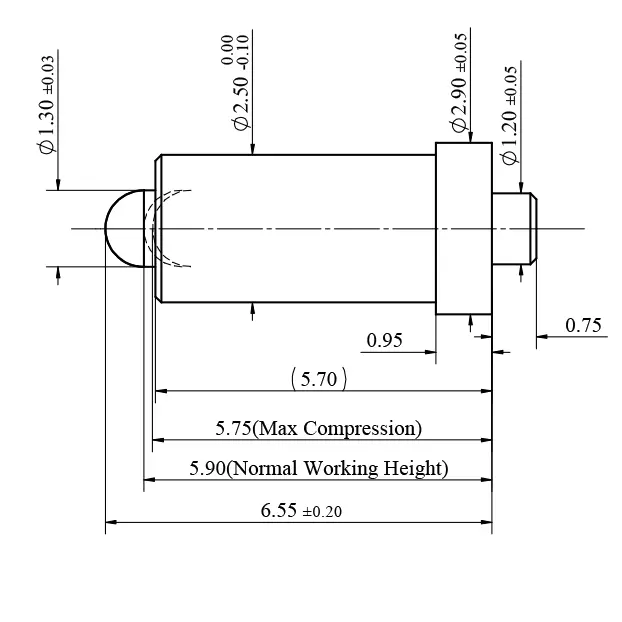

Zeichnung SVPC-P-P07567PH1

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser Plug-In Federkontakt ist für die THT-Bestückung optimiert und überzeugt mit langlebiger Steckperformance – z. B. in hochfrequent genutzten Prüfkontakten oder Embedded-Interfaces mit hoher Lebensdaueranforderung.

Plug-In Federkontakte im Praxiseinsatz

Dank ihrer stabilen THT-Ausführung sind Plug-In Federkontakte vielseitig nutzbar – vor allem dort, wo zuverlässige Steckverbindungen mit hoher Zyklenzahl gefragt sind:

• Industrielle Steuerungs- und Automatisierungssysteme
• Prüfplätze für Platinen und Baugruppen
• Serienladeschnittstellen in Dockinglösungen
• Medizingeräte mit wechselbaren Modulen
• Kommunikationsschnittstellen in Embedded-Systemen

Beratung und Anpassung für Ihre Anwendung

Sie benötigen eine individuelle Kontaktlösung? Unsere technischen Berater unterstützen Sie bei der Auswahl und Umsetzung – etwa bei Strombelastbarkeit, Federverhalten oder Bauform.

Jetzt Beratung anfragen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
