Federkontakt SVPC-P-P08141SH3 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 2.78
• Arbeitshöhe (L1): 2.29
• Länge (L2): 1.91
• Länge (L3): 2.35

Durchmesser

• D0 – Kolben: 0.97
• D1 – Hülse: 1.50
• D2 – Basis: 3.32
• D3 – Tail (Anschlussbereich): 1.72

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

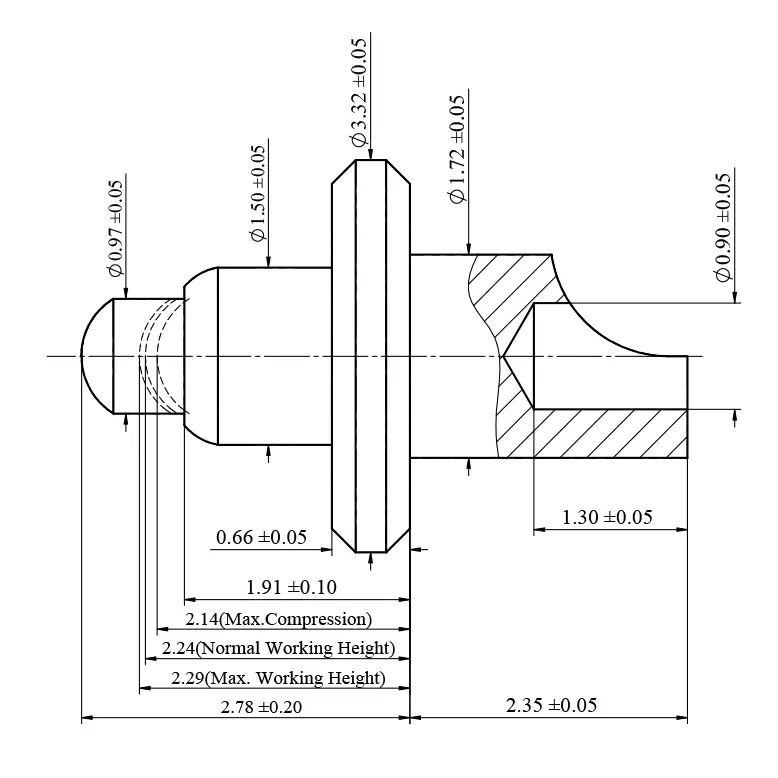

Zeichnung SVPC-P-P08141SH3

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Mit seiner robusten THT-Ausführung eignet sich der Plug-In Pogo Pin SVPC-P-P08141SH3 ideal für mechanisch belastbare Verbindungen. Typische Einsatzbereiche sind Prüfadapter, Lademodule, Dockinglösungen oder industrielle Steuerbaugruppen.

Plug-In Federkontakte im Praxiseinsatz

Dank ihrer stabilen THT-Ausführung sind Plug-In Federkontakte vielseitig nutzbar – vor allem dort, wo zuverlässige Steckverbindungen mit hoher Zyklenzahl gefragt sind:

• Industrielle Steuerungs- und Automatisierungssysteme
• Prüfplätze für Platinen und Baugruppen
• Serienladeschnittstellen in Dockinglösungen
• Medizingeräte mit wechselbaren Modulen
• Kommunikationsschnittstellen in Embedded-Systemen

Individuelle Anpassungen & technische Unterstützung

Sie benötigen einen spezifischen Federkontakt? Unsere Ingenieure beraten Sie kompetent zu passenden Lösungen. Gerne realisieren wir Varianten mit angepasster Stromtragfähigkeit, Federkraft oder Kontaktgeometrie.

Projektanfrage stellen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
