Federkontakt SVPC-P-P5650FH01 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 8.08
• Arbeitshöhe (L1): 6.94
• Länge (L2): 5.79
• Länge (L3): 1.53

Durchmesser

• D0 – Kolben: 1.27
• D1 – Hülse: 2.41
• D2 – Basis: 3.18
• D3 – Tail (Anschlussbereich): 2.21

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 9A A

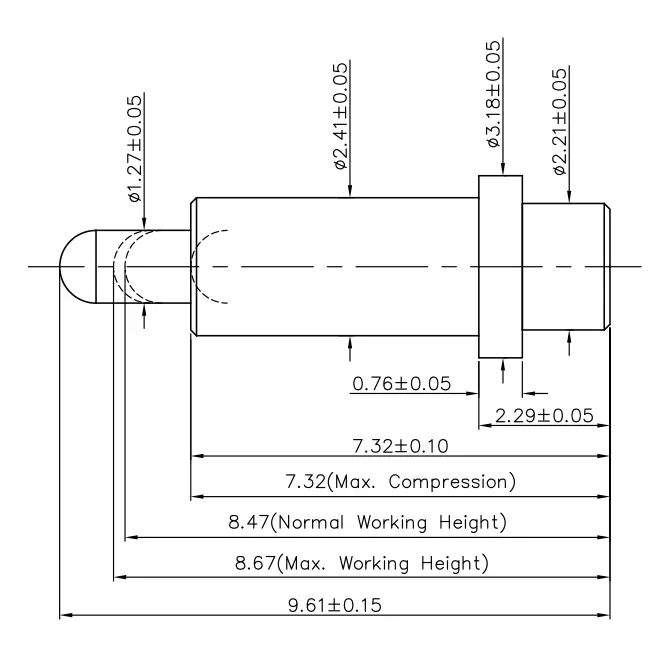

Zeichnung SVPC-P-P5650FH01

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser Federkontakt mit Artikelnummer SVPC-P-P5650FH01 bietet durch seine THT-Bauweise eine besonders mechanisch sichere Kontaktlösung – u. a. für Prüfaufbauten, Dockinganschlüsse oder modulare Steckerleisten.

Empfohlene Einsatzbereiche für Plug-In Kontakte

Der Plug-In Federkontakt SVPC-P-P5650FH01 bewährt sich in zahlreichen Applikationen, in denen robuste Verbindungslösungen gefragt sind:

• Fest montierte Ladeschnittstellen
• THT-basierte Prüfsysteme für Baugruppen
• Elektroniksysteme mit vibrationsresistenter Verbindung
• Wechselschnittstellen in Maschinenmodulen
• Sichere Kontaktierung in der Medizintechnik

Individuelle Anforderungen? Wir helfen weiter

Unsere Federkontakte lassen sich in vielen technischen Parametern anpassen – ob Stromtragfähigkeit, Federkraft oder Anschlussdesign. Wir beraten Sie lösungsorientiert und anwendungsspezifisch.

Kontakt aufnehmen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
