Right Angle Federkontakt SVPC-R-H050M0 – 90° Bauform

Federkontakt SVPC-R-H050M0 – Right Angle Type zur THT-Bestückung

Der Right Angle Federkontakt SVPC-R-H050M0 besitzt einen abgewinkelten Anschlussbereich (90°-Bauform) und ist für die THT-Bestückung (Through Hole Technology) auf Leiterplatten konzipiert.

Technische Daten des Right Angle Pogo Pins

Angaben in mm

Längen

• Gesamtlänge (L0): 5.10
• Working Height (L1): 4.20
• Länge (L2): 3.50
• Länge (L3): 1.20
• Working Stroke: 1.5
• Spring Force ±20%: 80g

Durchmesser

• D0 – Kolben: 1.20
• D1 – Hülse: 0.75
• D2 – Basis: 2.00
• D3 – Tail (abgewinkelter Anschluss):



Material & elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

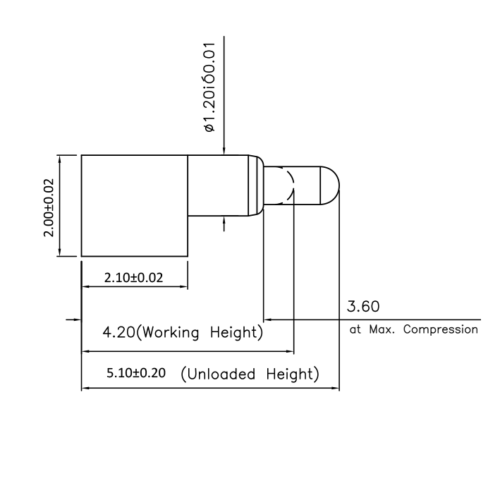

Dimensionen Federkontakt

Zeichnung SVPC-R-H050M0

Jetzt Produktkatalog für Federkontakte (PDF) herunterladen und passende Modelle vergleichen.



Technische Beratung zum Right Angle Federkontakt SVPC-R-H050M0

Das technische Datenblatt zum Right Angle Federkontakt SVPC-R-H050M0 senden wir Ihnen gerne auf Anfrage zu. Für Entwicklung und Erprobung bieten wir zudem Produktmuster zum Pauschalpreis an.

Für spezifische Anforderungen entwickeln wir passende Varianten, beispielsweise mit abweichender Working Height, angepasster Federkraft oder anderer Stromtragfähigkeit. Auch kundenspezifische Anpassungen an Kontaktgeometrie und 90°-Bauform sind möglich.

Weitere technische Informationen zu Aufbau, Funktionsweise und Auswahl finden Sie auf unserer Seite über Federkontakte.
