Federkontakt SVPC-R-P07409RH2-R

Federkontakt SVPC-R-P07409RH2-R – Right Angle Type zur THT-Bestückung

Der Right Angle Federkontakt SVPC-R-P07409RH2-R besitzt einen abgewinkelten Anschlussbereich (90°-Bauform) und ist für die THT-Bestückung (Through Hole Technology) auf Leiterplatten konzipiert.

Technische Daten des Right Angle Pogo Pins

Angaben in mm

Längen

• Gesamtlänge (L0): 10.20
• Arbeitshöhe (L1): 7.70
• Länge (L2): 7.00
• Länge (L3): 3.20

Durchmesser

• D0 – Kolben: 1.00
• D1 – Hülse: 1.70
• D2 – Basis: 2.50
• D3 – Tail (abgewinkelter Anschluss):

Material & elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 2A A

Dimensionen Federkontakt

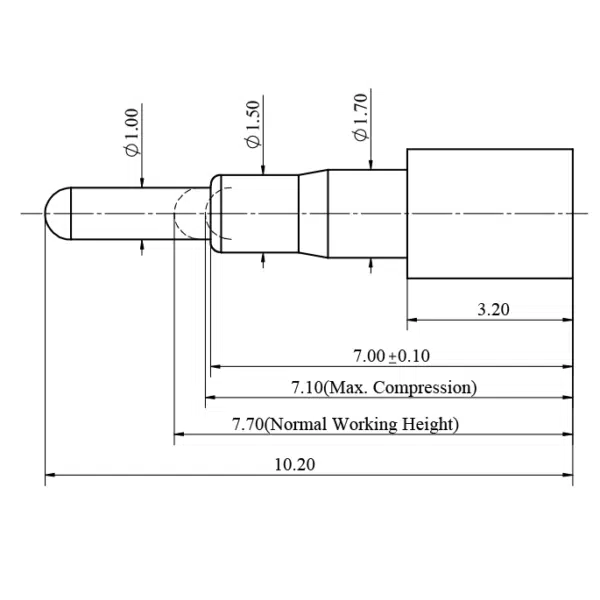

Zeichnung SVPC-R-P07409RH2-R

Jetzt Produktkatalog für Federkontakte (PDF) herunterladen und passende Modelle vergleichen.

Technische Beratung & individuelle Lösungen

Das technische Datenblatt zum Federkontakt SVPC-R-P07409RH2-R senden wir Ihnen gerne auf Anfrage zu. Zudem bieten wir Mustermengen zum Pauschalpreis an.

Für spezifische Anforderungen – z. B. abweichende Arbeitslänge 7.70 mm oder andere Stromtragfähigkeit 2A – entwickeln unsere Experten passende Varianten.
Wir bieten kundenspezifische Designs und Anpassungen an Federkraft, Kolbenmaterial Kupfer-Beryllium, vergoldet oder Gehäuseform. Jetzt Kontakt aufnehmen

Alle Federkontakte finden Sie auch in unserem Produktkatalog „Federkontakte“ >>

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
