Federkontakt SVPC-F-N066M1 – Flat Type Pogo Pin

Kompakter SMD-Federkontakt mit 4.70mm Länge– ideal für Test-, Lade- und Schnittstellenanwendungen.

Technische Maße (Angaben in mm)

Längen des Federkontaktes

• Länge Total (0): 4.70
• Länge (1) – Working Height: 3.50
• Länge (2): 3.50
• Länge (3): 2.70

Durchmesser des Federkontaktes

• D (0) Kolben: 0.70
• D (1) Hülse: 1.20
• D (2) Basis: 1.60

Material & Elektrische Eigenschaften

• Material Kolben: Kupfer-Beryllium, vergoldet
• Material Feder: Edelstahl
• Nennstrom mind.: 1A

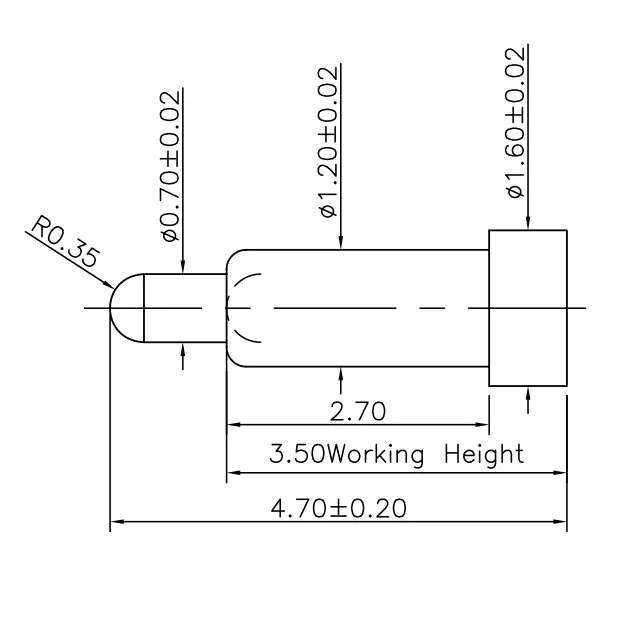

Zeichnung SVPC-F-N066M1

Ein Flat-Type Pogo Pin ist ein spezieller Federkontakt mit besonders niedriger Bauhöhe. Diese federbelasteten Kontaktstifte ermöglichen eine zuverlässige elektrische Verbindung in kompakten und platzkritischen Anwendungen. Federkontakte dieser Bauart werden häufig als SMD-Federstifte, Kontaktstifte oder Spring Probes bezeichnet und kommen in industriellen Test-, Lade- und Schnittstellenanwendungen zum Einsatz.

---

Flach, robust und vielseitig: Der Flat-Type Federkontakt wird vor allem dort eingesetzt, wo Platzmangel und hohe mechanische Anforderungen zusammentreffen – etwa in Testsystemen, Wearables oder Schnittstellenmodulen.

Technische Zuverlässigkeit in kompaktem Format

• Flaches Profil von nur 4.70mm – ideal für miniaturisierte Anwendungen
• Langzeitverlässlich: Über 100.000 Steckzyklen bei gleichbleibender Federleistung (3.50mm)
• Sichere Kontaktgabe unter schwierigen Einbaubedingungen (z. B. Schock & Vibration)
• Vielzahl an Anpassungsoptionen – Strombelastbarkeit bis 1A, individuelle Auslegung der Federmechanik

Wo der Flat-Type Pogo Pin seine Stärken ausspielt

Überall dort, wo wenig Platz zur Verfügung steht und dennoch eine zuverlässige elektrische Verbindung gefordert ist, kommt der Flat-Type Federkontakt SVPC-F-N066M1 zum Einsatz – zum Beispiel in:

• Ladekontakten für mobile oder tragbare Geräte
• Elektronischen Wearables und medizinischen Kleingeräten
• Automatisierten Testsystemen (ATE, ICT, FCT)
• Mechanisch beanspruchten Schnittstellen
• Miniaturisierten Steckverbindungen mit feinem Pitch

Technisch abgestimmte Federkontaktlösungen

Für spezifische Anforderungen bieten wir maßgeschneiderte Anpassungen an: von Stromtragfähigkeit über Federweg bis zur Gehäuseintegration – exakt abgestimmt auf Ihre Anwendung.

Jetzt Anfrage senden

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
