Federkontakt SVPC-P-H044M0 – Plug-In Type Single zur THT-Bestückung

Technische Spezifikationen (in mm)

Längen des Federkontakts

• Gesamtlänge (L0): 4.45
• Arbeitshöhe (L1): 3.15
• Länge (L2): 2.50
• Länge (L3): 4.35

Durchmesser

• D0 – Kolben: 1.50
• D1 – Hülse: 2.20
• D2 – Basis: 2.80
• D3 – Tail (Anschlussbereich): 2.20

Material & elektrische Eigenschaften

• Material Kolben: Messing, vergoldet
• Material Feder: Edelstahl
• Nennstrom (mind.): 1A A

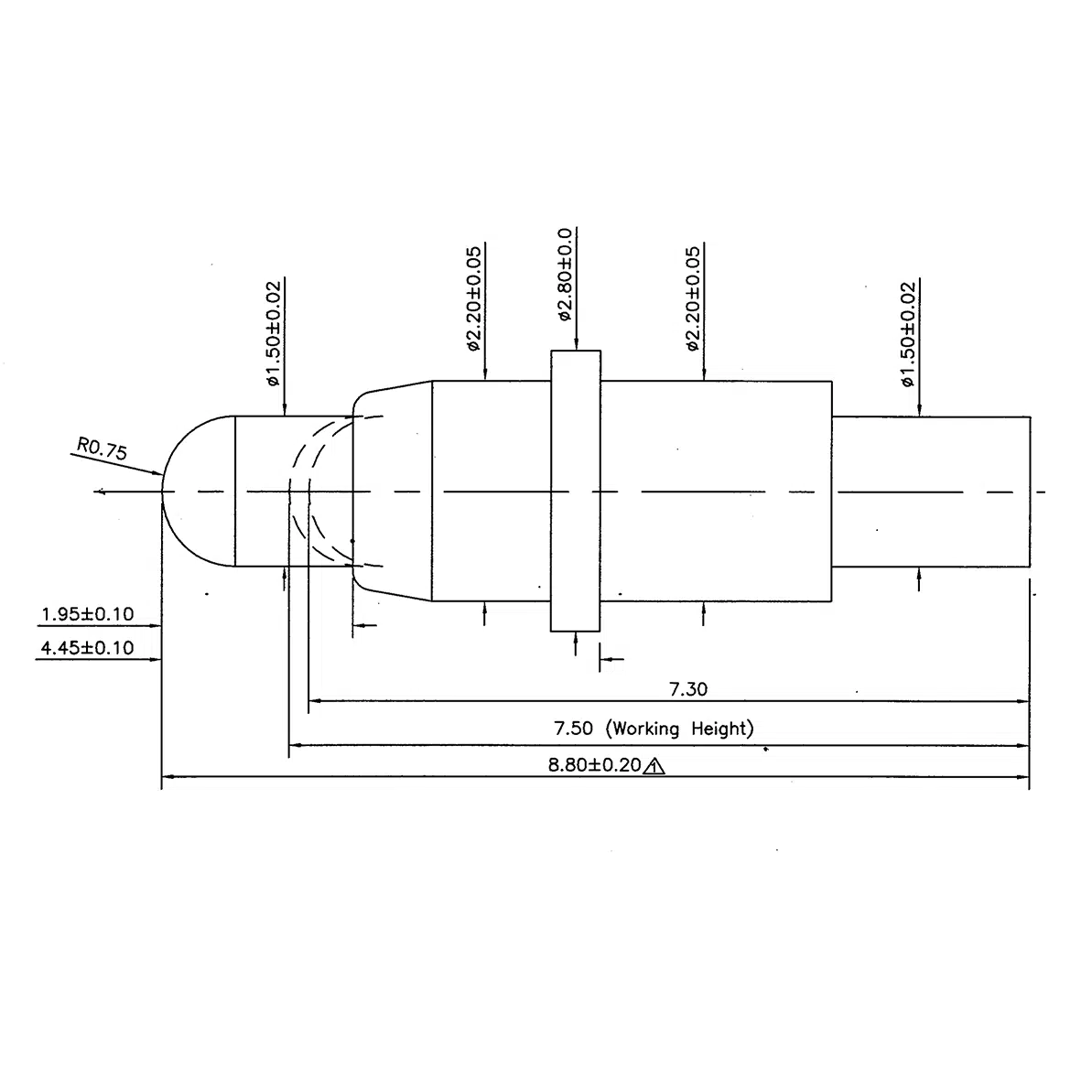

Zeichnung SVPC-P-H044M0

Plug-In Pogo Pins werden häufig in Prüfsystemen, Leiterplattenverbindungen und Ladekontakten eingesetzt. Dank ihrer einfachen Montage durch THT-Technologie und der guten elektrischen Leitfähigkeit sind sie ideal für langlebige und robuste Kontaktlösungen. Mehr über Federkontakte

Dieser Plug-In Federkontakt ist für die THT-Bestückung optimiert und überzeugt mit langlebiger Steckperformance – z. B. in hochfrequent genutzten Prüfkontakten oder Embedded-Interfaces mit hoher Lebensdaueranforderung.

Typische Branchenlösungen mit THT-Federkontakten

Federkontakte wie SVPC-P-H044M0 kommen häufig in folgenden Bereichen zum Einsatz:

• Prüf- und Messsysteme im industriellen Umfeld
• Modulare Schnittstellen in Gehäusesystemen
• Kontaktierung für Wartungs- oder Serviceports
• Ladesysteme für Diagnose- oder Handgeräte
• Signalübertragung in Embedded-Steuereinheiten

Individuelle Anforderungen? Wir helfen weiter

Unsere Federkontakte lassen sich in vielen technischen Parametern anpassen – ob Stromtragfähigkeit, Federkraft oder Anschlussdesign. Wir beraten Sie lösungsorientiert und anwendungsspezifisch.

Kontakt aufnehmen

---

Alle Angaben beruhen auf Aussagen unserer Lieferanten. Gewähr der Angaben nur durch explizite Bestätigung von N&H Technology. Technische Änderungen vorbehalten.
