Plug-In Type
Federkontakte im Plug-In Type Design
Wir bieten ein breites Sortiment an Federkontakten im Plug-In Type Design, die speziell für die THT-Montage (Through Hole Technology) entwickelt wurden. Diese Federkontakte verfügen über einen verlängerten Tail zur Durchsteckmontage und zeichnen sich durch hohe mechanische Stabilität sowie zuverlässige elektrische Kontaktierung aus – ideal für Anwendungen mit erhöhten Steckzyklen, Vibration oder dauerhafter Belastung.
Zusätzlich bieten wir umfangreiche Möglichkeiten zur kundenspezifischen Anpassung, darunter: Anpassung der Federkraft, Auswahl unterschiedlicher Oberflächenbeschichtungen (z. B. Gold, Nickel) und individuelle Anpassung von Länge, Durchmesser und Rastermaß

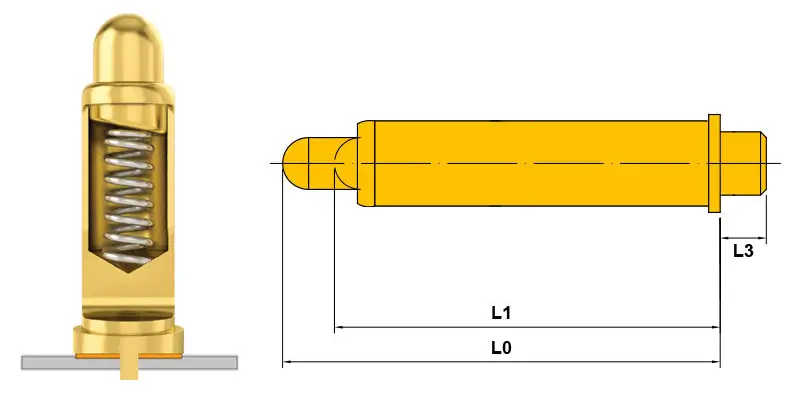

Werte in mm / Strom = Nennstrom (min.)
Part | L1 | L0 | L3 | Strom | ||
|---|---|---|---|---|---|---|
 | 6.70 | 8.10 | 1.00 | 1A | ||
 | 6.70 | 7.50 | 0.80 | 1A | ||
 | 6.70 | 7.60 | 0.80 | 2A | ||
 | 6.73 | 8.00 | 1.20 | 2A | ||
 | 6.80 | 8.30 | 1.20 | 1A | ||
 | 6.94 | 8.08 | 1.53 | 15A | ||
 | 6.94 | 8.08 | 1.53 | 9A | ||
 | 7.00 | 8.50 | 2.00 | 8A | ||
 | 7.20 | 8.50 | 1.70 | 1A | ||
 | 7.20 | 10.00 | 2.00 | 2A | ||
 | 7.24 | 8.74 | 3.86 | 1A | ||
 | 7.70 | 8.70 | 0.80 | 1A | ||
 | 7.80 | 9.00 | 0.80 | 1A | ||
 | 8.20 | 9.10 | 0.80 | 1A | ||
 | 8.98 | 10.50 | 2.50 | 3A | ||
 | 9.00 | 12.50 | 1.70 | 1A | ||
 | 9.50 | 11.80 | 1.70 | 1A | ||
 | 9.50 | 14.50 | 10.20 | 12A | ||
 | 9.50 | 10.50 | 1.00 | 1A | ||
 | 9.50 | 10.90 | 2.50 | 1A | ||
 | 9.60 | 11.10 | 10.70 | 1A | ||
 | 9.65 | 11.50 | 1.65 | 5A | ||
 | 11.10 | 14.10 | 4.00 | 3A | ||
 | 11.35 | 13.25 | 5.00 | 5A | ||
 | 12.50 | 13.70 | 2.50 | 1A | ||
 | 12.50 | 14.50 | 4.00 | 3A | ||
 | 12.50 | 16.50 | 10.20 | 12A | ||
 | 13.50 | 15.50 | 2.50 | 1A | ||
 | 13.70 | 14.70 | 2.50 | 1A | ||
 | 14.00 | 15.00 | 3.00 | 5A | ||
 | 14.00 | 15.00 | 3.00 | 6A | ||
 | 14.30 | 16.30 | 2.00 | 1A | ||
 | 16.06 | 19.66 | 0.50 | 5A | ||
 | 18.10 | 19.00 | 1.70 | 1A | ||
 | 22.80 | 25.40 | 10.00 | 1A |
Sie haben keinen passenden Federkontakt gefunden?
Kein Problem – wir entwickeln kundenspezifische Federkontakte, die exakt auf Ihre technischen und mechanischen Anforderungen zugeschnitten sind. Von der ersten Idee über den Prototyp bis hin zur Serienfertigung begleiten wir Sie mit einem erfahrenen Entwicklerteam.
Alternativ können Sie uns auch einfach Ihre Spezifikationen oder technischen Anforderungen zusenden – wir analysieren diese und empfehlen Ihnen den passenden Federkontakt aus unserem Portfolio oder entwickeln eine maßgeschneiderte Lösung.
Unsere Ingenieure unterstützen Sie mit technischer Beratung, CAD-Zeichnungen sowie fundierten Machbarkeitsanalysen, um eine funktionale, montagefreundliche und wirtschaftliche Kontaktlösung für Ihre Anwendung zu realisieren.
Jetzt unverbindlich anfragen – wir freuen uns auf Ihr Projekt!
